Los nuevos microcontroladores CAN de 8 bit PIC18F “K80” de Microchip, que trabajan entre 1,8 y 5,5 V, incorporan la tecnología eXtreme Low Power (XLP) y ofrecen el consumo de corriente en modo dormido más bajo de la industria, menos de 20 nA.

Los nuevos microcontroladores también integran un convertidor A/D de 12 bit y un periférico para interfaces de usuario de sensado táctil capacitivo mTouch™. Los nuevos microcontroladores son ideales para aplicaciones en el automóvil, como módulos de control de la carrocería, iluminación, controles de puerta/asiento/dirección/ventana y climatización; aplicaciones de automatización de edificios como ascensores, iluminación, sensores y controles de aire acondicionado; así como aplicaciones industriales como sistemas de seguridad, controles de alarma y monitores remotos.



La familia PIC18F K80 ha sido desarrollada para diseñadores que necesiten incorporar comunicación CAN de forma económica a sus aplicaciones junto con un consumo extremadamente bajo de energía en los modos dormido y activo, así como un funcionamiento robusto hasta 5,5 V. Los nuevos microcontroladores también ofrecen una vía de migración a la conocida familia PIC18F4680 CAN de Microchip.
Para aplicaciones en el automóvil y la industria, los microcontroladores PIC18F K80 CAN permiten un control de menor tamaño, más económico y robusto utilizando el periférico CAN integrado. Para aplicaciones que exijan un bajo consumo y precisión, los microcontroladores ofrecen los mejores valores de corriente del mercado para prolongar la vida de la batería, así como un convertidor A/D de 12 bit integrado y periférico de sensado táctil para sensores avanzados.

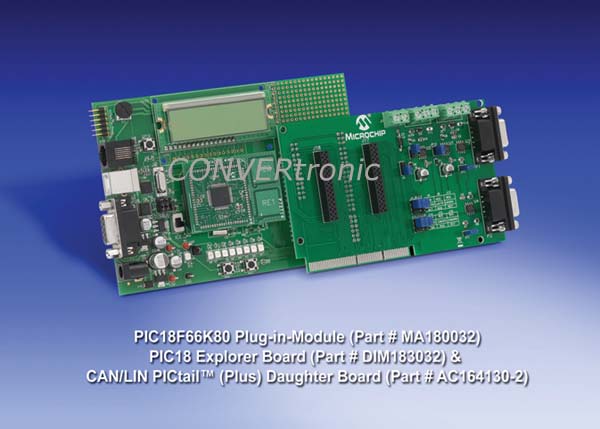

Ya se encuentran disponibles los módulos enchufables (Plug-In Modules, PIM) para la tarjeta PIC18 Explorer para el desarrollo rápido de los microcontroladores PIC18F K80 con un precio de 25 dólares por unidad; el MA180031 PIM ofrece soporte al microcontrolador PIC18F46K80 de 44 patillas, mientras que el MA180032 PIM ofrece soporte al PIC18F66K80 de 64 patillas. Para implementación y evaluación de CAN se puede utilizar la tarjeta hija CAN/LIN PICtail™ (Plus) de Microchip (AC164130-2), con un precio de 45 dólares, PIC18 Explorer o Explorer 16.
Los nuevos microcontroladores PIC18F45K80, PIC18F46K80, PIC18F65K80 y PIC18F66K80 están disponibles en encapsulados TQFP y QFN de 44 y 64 patillas, mientras que los modelos PIC18F45K80 y PIC18F46K80 lo están en  PDIP de 40 patillas. Los microcontroladores PIC18F25K80 y PIC18F26K80 ofrecen la posibilidad de escoger entre encapsulados QFN, SOIC, SPDIP y SSOP de 28 patillas.
