Во многих промышленных приложениях охлаждение радиаторов осуществляется с помощью вентиляторов и воздуходувок. Однако существуют приложения, где активное охлаждение невозможно или даже запрещено. В суровых условиях или в приложениях, где требуемый уровень надежности исключает любой потенциальный риск отказа, использование вентиляторов и воздуходувок недопустимо. Герметичный корпус, например, необходимый для лазерной резки, — лишь один из примеров, но также растет спрос на оборудование, устанавливаемое в диспетчерских или даже офисах, где для комфорта и здоровья сотрудников уровень шума просто недопустим или должен быть строго ограничен.
Кондуктивное охлаждение требует очень специфических конструктивных решений, и PRBX OFI700A разработан для обеспечения оптимальной теплопередачи от радиаторов к материнской плате, обеспечивая высокую производительность в диапазоне рабочих температур от -40 до +95 градусов Цельсия на материнской плате. В зависимости от способа монтажа и общих условий охлаждения может потребоваться снижение энергопотребления, как указано в технической документации.
Для охвата широкого спектра применений OFI700A работает в широком универсальном диапазоне входного напряжения от 85 до 264 В переменного тока. Устройство включает в себя коррекцию коэффициента мощности (PFC) с коэффициентом 0,95/0,92 (110 В переменного тока/230 В переменного тока). Для приложений, питающихся от шины постоянного тока, таких как горнодобывающее оборудование, OFI700A работает в диапазоне от 120 до 350 В постоянного тока.
OFI700A выпускается в трех вариантах с одним выходным напряжением постоянного тока: 12 В/58,4 А, 28 В/25 А и 48 В/14,6 А. Выходное напряжение можно регулировать с помощью встроенного потенциометра. Например, выходное напряжение 28 В можно регулировать от 22,4 В до 33,6 В, что подходит для приложений с напряжением 24 В. Для вспомогательных функций предусмотрен дополнительный выход 12 В/0,1 А.
Для приложений, требующих резервирования 1+1, два устройства можно соединить параллельно, добавив внешний диод для защиты. Использование диода для этой цели — простое решение, но оно увеличивает потери мощности, которые, в зависимости от выходного тока, могут достигать 30 Вт. Поэтому для поддержания максимальной эффективности при работе в режиме резервирования доступна версия OFI700A «Option O» с активной схемой ИЛИ, использующей высокопроизводительную технологию полевых транзисторов (FET). В этой версии потери мощности сведены к минимуму и составляют менее 1,5 Вт.
В целях безопасности OFI700A имеет изоляцию входа/выхода 3000 В переменного тока и изоляцию входа/выходного каскада 2000 В переменного тока. Изоляция выхода от выходного каскада составляет 500 В переменного тока. Источник питания включает защиту от перегрузки по току с автоматическим восстановлением, защиту от перенапряжения и защиту от перегрева.
Плата OFI700A обеспечивает легкий доступ к вспомогательным функциям через свои разъемы, включая дистанционное управление, определение выходного напряжения, DC-OK, режим работы инвертора (IOG) и вспомогательное напряжение 12 В.
Плата OFI700A прошла испытания на ударопрочность и вибрацию в соответствии со стандартом MIL-STD-810H. В частности, изделие было протестировано на уровнях, значительно превышающих нормальные условия эксплуатации, и рассчитано на выдерживание высокого уровня вибрации 20G во время транспортировки.

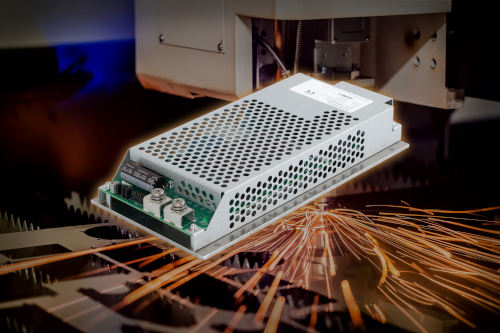

В конфигурации с открытой рамой OFI700A имеет размеры 126 x 38 x 250 мм (4,96 x 1,5 x 9,84 дюйма) и весит максимум 0,95 кг. В качестве опции доступна металлическая крышка, увеличивающая высоту всего на 2 мм и вес на 150 грамм (опция N).
Сертифицированный OFI700A соответствует стандартам UL62368-1, C-UL (эквивалент CAN/CSA-C22.2 № 62368-1) и EN62368-1.
На серию OFI700A предоставляется полная трехлетняя гарантия, и она соответствует европейским директивам RoHS, REACH и директивам по низковольтному оборудованию. Изделие имеет маркировку UL, CE и UKCA.
