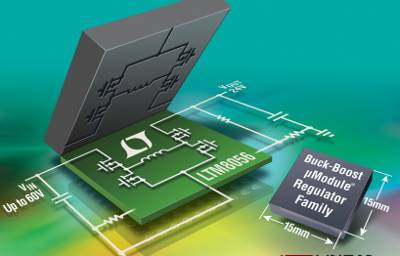

Эти устройства, поставляемые в корпусе BGA размером 15 мм x 15 мм x 4,92 мм, включают в себя индуктор, DC/DC-регулятор, MOSFET и вспомогательные компоненты. LTM8055 работает от входного напряжения от 5 В до 36 В и обеспечивает зарядный ток до 8 А. LTM8056 имеет более высокое входное напряжение, до 60 В, и может достигать зарядного тока 4 А. Компактная конструкция этих устройств освобождает место на печатной плате в таких системах, как устройства с батарейным питанием, системы промышленного управления, летательные аппараты и оборудование на солнечных батареях.
Для зарядки батарей или точной регулировки зарядного тока оба устройства позволяют устанавливать пределы среднего входного и выходного тока. Кроме того, входной и выходной ток можно контролировать, измеряя напряжение на сигнальном выводе. Частоту переключения можно регулировать в диапазоне от 100 кГц до 800 кГц, что позволяет синхронизировать каждое устройство с внешней тактовой частотой от 200 кГц до 700 кГц. Выходное напряжение можно регулировать с помощью резистора в диапазоне от 1,2 В до 36 В (LTM8055) и от 1,2 В до 48 В (LTM8056).
Основные характеристики LTM8055 и LTM8056
• Полный набор микромодулей повышающе-понижающих регуляторов
• LTM8055: входное напряжение 5–36 В, выходное напряжение 1,2–36 В, ток 8 А
• LTM8056: входное напряжение 5–60 В, выходное напряжение 1,2–60 В, ток 4 А
• Корпус BGA 15 мм x 15 мм x 4,92 дюйма
• Регулировка и мониторинг для ограничения входного и выходного тока
