Интернет вещей предлагает потребителям подключенные инструменты для более эффективного управления своим личным здоровьем. Например, тонометры уже являются популярными персональными медицинскими устройствами, и ожидается, что рынок будет расти еще больше по мере интеграции функций измерения артериального давления в носимые устройства. Этот рост рынка открывает новые возможности для бизнеса, но может также представлять собой проблему, особенно для производителей систем, которые только начинают осваивать экосистему подключенных медицинских устройств и могут не обладать необходимым опытом применения. Измерение артериального давления требует специальных навыков, включая фильтрацию для извлечения необходимых для измерения волновых форм, что делает изучение этой области с нуля крайне медленным процессом.
Компания Renesas разработала новый комплект для измерения артериального давления, призванный упростить процесс разработки и обеспечить функциональность, близкую к той, что используется в реальных тонометрах, тем самым ускоряя разработку системы измерения артериального давления.
Основные характеристики
• Комплексное решение, позволяющее проводить немедленную оценку на системном уровне.
Новый комплект для оценки мониторинга артериального давления включает в себя необходимые аппаратные и программные элементы для начала проектирования систем измерения артериального давления, в том числе:
o Полный набор аппаратных компонентов, включая датчик давления, манжету, насос, электронно-управляемый клапан, ЖК-панель и эталонную плату, включающую микросхему RL78/H1D ASSP с необходимыми аналоговыми функциями для измерения артериального давления.
o Эталонное программное обеспечение, предоставляющее необходимые и модифицируемые алгоритмы для измерения артериального давления, а также доступ к приложениям для смартфонов и графическому пользовательскому интерфейсу (GUI).
o Также предусмотрен модуль Bluetooth Low Energy (BLE), позволяющий передавать измеренные данные на смартфон с использованием стандартного профиля мониторинга артериального давления (BPM) Continua в новом комплекте для оценки.
• Поддержка разработки с помощью графического интерфейса пользователя (GUI), специализированного для измерения артериального давления
: датчик давления, насос, компоненты электронно-управляемого клапана и управление широтно-импульсной модуляцией могут быть сконфигурированы с помощью графического интерфейса пользователя. Если структура системы одинакова, графический интерфейс пользователя также может использоваться для оценки системы в реальном приложении, разрабатываемом производителем системы.
Расчеты цифрового IIR-фильтра, необходимые для извлечения формы пульсовой волны из выходной волны давления манжеты во время измерения артериального давления, также могут быть смоделированы с помощью графического интерфейса пользователя. Константы цифрового фильтра, рассчитанные на основе этого моделирования, могут быть записаны из графического интерфейса пользователя в микропрограмму RL78/H1D и проверены в реальном разрабатываемом приложении. Это сокращает количество этапов в процессе разработки.

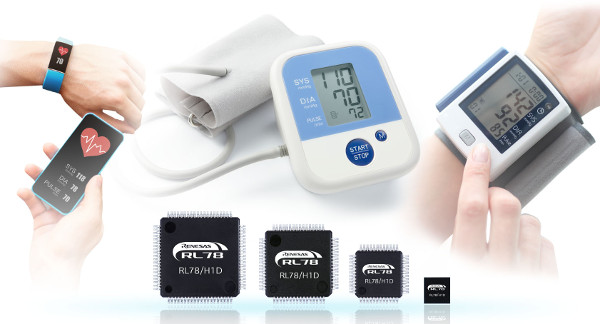

• RL78/H1D ASSP с аналоговыми функциями, оптимизированными для медицинских приложений
, или RL78/H1D — это новый ASSP в семействе микроконтроллеров RL78. RL78/H1D предназначен для управления системами, необходимыми для измерения артериального давления, с помощью одного чипа. Он включает в себя богатый набор аналоговых функций, в том числе высокоточные дельта-сигма АЦП, программируемые усилители, цифро-аналоговые преобразователи, операционные усилители и другие схемы, необходимые для измерения артериального давления, а также таймеры для ШИМ (широтно-импульсной модуляции).
В дополнение к 24-битным дельта-сигма АЦП, RL78/H1D также предлагает 10-битные последовательные аналого-цифровые преобразователи, работающие асинхронно. Это упрощает реализацию систем, обеспечивающих измерение температуры и мониторинг напряжения батареи одновременно с измерением артериального давления.
Расширенные аналоговые функции делают новый ASSP идеальным решением не только для систем мониторинга артериального давления, но и для широкого спектра медицинских применений, включая биосенсоры.
Образцы RL78/H1D ASSP доступны уже сейчас. Цены варьируются в зависимости от объема памяти, корпуса и количества выводов.
R5F11NMG включает в себя драйвер ЖК-дисплея для тонометров на руке и запястье, а также миниатюрный корпус BGA размером 4 мм x 4 мм для использования в носимых устройствах. (Цены и наличие могут быть изменены без предварительного уведомления.)
