Растущий спрос на устройства для умного дома и приложения IoT привел к добавлению коммуникационных функций (например, Wi-Fi) в бытовую технику. Поскольку эти устройства должны постоянно быть включены для поддержания связи, от производителей требуется дальнейшее снижение энергопотребления в режиме ожидания примерно до 0,5 Вт. Это требует снижения энергопотребления в режиме ожидания от двигателя и блоков питания, а также внедрения новых и инновационных технологий.
Для эффективного управления двигателями и микроконтроллерами многим устройствам требуется схема обнаружения перехода через ноль для определения точки 0 В (точки перехода через ноль) переменного тока. Однако с точки зрения энергопотребления, в традиционных схемах обнаружения перехода через ноль используется фотопара, на долю которой приходится почти половина общего энергопотребления системы в режиме ожидания.
(Рис. 2+3)
Для решения этой проблемы компания ROHM разработала первую интегральную схему с решением для обнаружения перехода через ноль в источниках питания для бытовой техники. Эта интегральная схема обнаружения перехода через ноль предоставляет разработчикам готовое решение для обнаружения перехода через ноль без необходимости сложной схемы с использованием дискретных компонентов. Кроме того, в этом интегрированном решении не используется фотопара, которая обычно встречается в других решениях, что еще больше снижает потребление тока в режиме ожидания и повышает долговременную надежность.
Серия BM1ZxxxFJ снижает энергопотребление схемы определения перехода через ноль в режиме ожидания до 0,01 Вт при непрерывной подаче питания на систему. Кроме того, ошибка задержки (которая изменяется в зависимости от напряжения переменного тока), присутствующая в обычных схемах определения перехода через ноль с фотопарой, ограничена ±50 мкс или менее. Это обеспечивает эффективную работу двигателей — даже при различном напряжении питания переменного тока, используемом в разных странах и регионах, — а также микроконтроллеров. В то же время, отсутствие необходимости в фотопаре способствует повышению надежности приложений за счет снижения рисков, связанных с деградацией со временем.
Как импульсные, так и фронтовые формы сигналов, используемые в технических характеристиках приборов, совместимы с серией BM1ZxxxFJ, что исключает необходимость внесения изменений в программное обеспечение при замене обычных цепей обнаружения перехода через ноль.
Компания ROHM предлагает шесть моделей для обеспечения совместимости с широким спектром приборов.
(Таблица 1)
В зависимости от технических характеристик, устройство совместимо с двумя формами выходного сигнала
(рис. 4).
Оценочная плата:
Доступна плата для разработки интегральной схемы обнаружения перехода через ноль, которая включает в себя источник питания для управления интегральной схемой обнаружения перехода через ноль ROHM и упрощает оценку устройства. Эта оценочная плата предназначена для упрощения процесса принятия решений для разработчиков, рассматривающих возможность замены существующих схем, использующих фотопару.
Доступность: Уже в продаже.
Страница поддержки: https://www.rohm.com/products/power-management/ac-voltage-zero-cross-detection-ics
(Также доступно руководство пользователя для оценочной платы.)

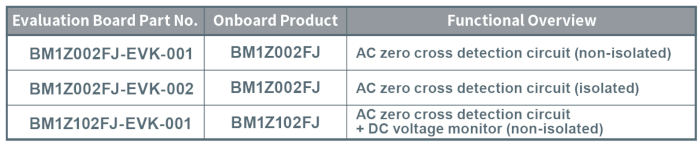

Диапазон оценочных таблиц
(таблица 2 + рис. 5)
