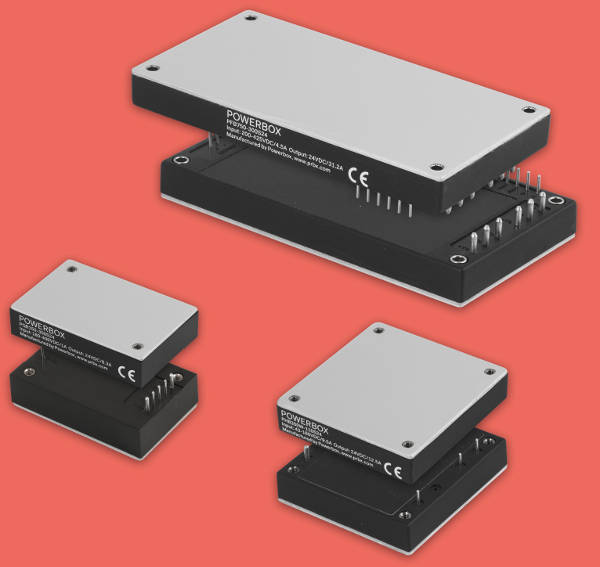

Os administradores de redes elétricas e os arquitetos de sistemas, que desenvolvem equipamentos eletrónicos ligados a micro-redes, preocupam-se com a eficiência energética e utilizam a conversão direta do barramento de 350 VCC para aplicações específicas. Em muitos casos, a conversão de tensão é realizada através de conversores HVDC/DC monofásicos e modulares que reduzem a tensão do barramento para a carga. O mesmo acontece na última geração de data centers, aumentando a utilização de energia através da redução das perdas de potência através da migração da distribuição CA para a distribuição HVDC. A distribuição de corrente contínua de alta tensão é também muito comum em veículos elétricos industriais, como os utilizados nas indústrias de mineração e construção de túneis. Estes requerem módulos de potência totalmente encapsulados, capazes de operar numa ampla gama de temperaturas, até -40 °C. Estas são as aplicações para as quais a série de conversores HVDC/DC PRBX PQB-PHB-PFB300S foi concebida.Para oferecer uma solução para qualquer aplicação com barramento de alta tensão, a série PRBX PQB-PHB-PFB300S inclui quatro níveis de potência (150, 300, 600 e 750 W) em três formatos de encapsulamento industrial standard e dimensões de ¼, ½ e bloco completo.
O modelo PQB150-300S de 150 W, em formato compacto (quarto de tijolo), tem uma tensão de entrada de 180 VCC a 425 VCC e oferece sete tensões de saída diferentes: 3,3 VCC/30 A, 5,0 VCC/30 A, 12 VCC/12,5 A, 15 VCC/10 A, 24 VCC/6,3 A, 28 VCC/5,4 A e 48 VCC/3,2 A. A eficiência típica é de 89%.
O PHB300-300 tem um formato compacto, potência de 300W com uma tensão de entrada de 180VDC a 425VDC e oferece cinco tensões de saída: 5VDC/60A, 12V/25A, 24VDC/12,5A, 28VDC/10,7A e 48VDC/6,25A. A eficiência típica é de 89%.
O PFB600-300S é um módulo compacto de 600 W com uma tensão de entrada de 200 VCC a 400 VCC, oferecendo quatro tensões de saída diferentes: 5 VCC/80 A, 12 VCC/50 A, 25 A/24 VCC e 48 VCC/12,5 A. A eficiência típica é de 89%, atingindo os 91% nas saídas de 24 VCC e 48 VCC. Para redundância ou potência adicional, as unidades incluem partilha ativa de corrente
Os módulos PFB750-300S de 750 W em formato de bloco podem operar com uma gama de entrada de 200 VCC a 425 VCC e estão disponíveis em seis tensões de saída diferentes: 12 VCC/62,5 A, 15 VCC/50 A, 24 VCC/31,2 A, 28 VCC/26,7 A, 36 VCC/20,8 A e 48 VCC/15,6 A. A eficiência típica é de 90% e incluem a partilha ativa de corrente.
Os módulos PFB600-300 e PFB750-300S possuem uma gama de ajuste de saída de 60 a 110%, o que facilita a sua utilização como fonte de corrente constante ou como carregador secundário de baterias.
Concebida para utilização em ambientes industriais, a série PQB-PHB-PFB300S pode operar numa vasta gama de temperaturas, de -40 a +100 graus Celsius, e com 95% de humidade relativa sem condensação. O desligamento térmico dos módulos protege as unidades quando a carcaça atinge os 105 graus Celsius.
Todos os produtos da série PRBX PQB-PHB-PFB300S incluem proteção contra subtensão, proteção contra sobretensão e bloqueio, proteção contínua contra curto-circuito, limitação de corrente e proteção contra sobreaquecimento. Possuem opções de ligar/desligar à distância e comutação positiva e negativa. A tensão de saída pode ser ajustada através do potenciómetro de ajuste fino, e todos os produtos possuem pinos de deteção para compensação de tensão.
Os produtos são encapsulados numa caixa de plástico com uma placa de alumínio para refrigeração e dissipação de energia. Todas as unidades operam a uma frequência de comutação fixa e incluem filtros de entrada (tipo Pi ou C).
Conforme exigido para aplicações de tensão de barramento HVDC, todos os produtos possuem um isolamento mínimo de entrada para uma saída de 3.000 VCA. O isolamento de entrada para a caixa é de 2.500 VCA e o isolamento de saída para a caixa é de 500 VCA. A resistência de isolamento é de, no mínimo, 10⁷ ohms (10 elevado à potência de 7).
A série PRBX PQB-PHB-PFB300S está em conformidade com os requisitos das normas UL60950-1, EN60950-1 e IEC60950-1 e possui a marcação CE 2014/30/UE.
