Este artigo descreve as diferenças entre os conversores CC/CC regulados e não regulados, destacando as vantagens de cada tipo e as suas limitações.
O que significa regulação em conversores CC/CC?
Um conversor CC/CC converte um nível de tensão CC noutro, geralmente utilizando abordagens de comutação ou lineares. O termo "regulação" refere-se à capacidade do conversor de manter uma tensão de saída constante, apesar das flutuações na tensão de entrada ou na corrente de carga.

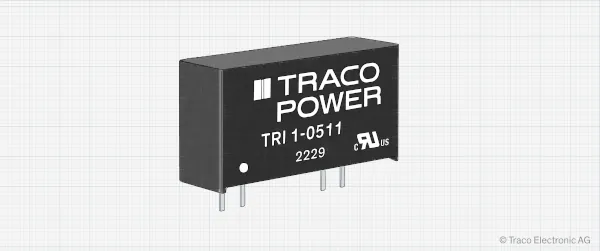

Os conversores não regulados são projetos simples, consistindo principalmente num transformador (para isolamento), um retificador e componentes de filtro. Como não possuem controlo de realimentação, a sua tensão de saída é diretamente proporcional à tensão de entrada e à corrente consumida pela carga. Quando a entrada aumenta ou a carga diminui, a tensão de saída tende a subir e vice-versa.

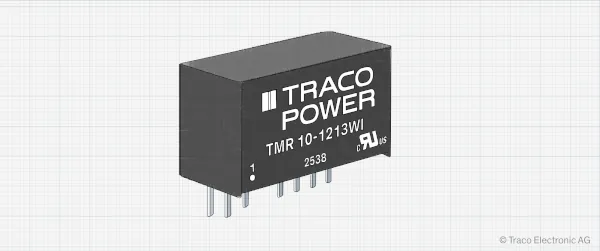

Os conversores regulados, por outro lado, possuem um circuito de controlo de realimentação que monitoriza continuamente a tensão de saída e modifica os ciclos de trabalho de comutação ou os elementos de controlo para manter a estabilidade da saída.
Seja através de regulação linear ou de topologias de comutação (como buck, boost ou forward/flyback isolado), o objetivo é o mesmo: medir, comparar e corrigir. A necessidade de regulação de tensão nos sistemas modernos não pode ser subestimada, dado que vários subsistemas dependem de uma alimentação CC estável.
Comparação em resumo
Quando utilizar cada tipo
: Utilize conversores CC/CC regulados quando:
A tensão de entrada flutua: Os sistemas alimentados por bateria e energia renovável enfrentam frequentemente grandes oscilações de tensão. A regulação garante que os componentes eletrónicos subsequentes recebem uma tensão constante, independentemente do comportamento da fonte.
A carga é sensível: Os microcontroladores, os módulos de comunicação e os sensores analógicos requerem tensões precisas para funcionar corretamente e evitar avarias ou corrupção de dados.
Várias cargas partilham um único conversor: A manutenção da estabilidade da tensão em sistemas dispersos com consumo de corrente variável reduz a interferência cruzada entre circuitos.
Existem cabos longos ou variações ambientais: As quebras de tensão provocadas pela resistência do cabo ou pelo movimento dos componentes em função da temperatura podem comprometer a precisão da alimentação. A regulação compensa automaticamente estes efeitos.
Utilize conversores CC/CC não regulados quando:
a entrada e a carga são relativamente estáveis: um barramento CC industrial fixo, por exemplo, pode tolerar pequenas flutuações de tensão enquanto alimenta cargas estáveis.
Uma tolerância de tensão de ±10–20% é aceitável: dispositivos como motores CC, solenóides e resistências de aquecimento podem funcionar normalmente dentro desta gama.
Custo, simplicidade e tamanho forem prioridades: os conversores não regulados, que possuem menos componentes e não possuem circuitos de realimentação, são tipicamente mais pequenos e mais eficientes com cargas leves.
O comportamento transitório for bem compreendido: em aplicações de baixa potência ou não críticas, as variações de tensão durante a comutação ou as mudanças de carga podem ser insignificantes.
Ambos os tipos de conversores têm ainda aplicações. Os projetos regulados oferecem uma saída mais estável e previsível, enquanto as versões não reguladas continuam a ser atrativas quando o baixo custo e a simplicidade são priorizados em relação à precisão. A melhor escolha é determinada pela quantidade de variação de tensão que o seu sistema pode suportar sem comprometer o desempenho.
Critérios de Seleção Essenciais:
A escolha entre conversores CC/CC regulados e não regulados vai para além da tensão de saída especificada. Os engenheiros devem examinar o desempenho de cada projeto em situações reais.
Gama de Tensão de Entrada: Determine o quanto a tensão da fonte flutua durante o funcionamento normal e transitório. Os sistemas de veículos e baterias podem variar amplamente, por vezes de 9 V a 36 V, pelo que são necessários conversores controlados para manter tensões de alimentação consistentes de 5 V ou 12 V.
Características da carga: Os projetos não regulados podem ser adequados para cargas de corrente constante ou resistivas. No entanto, as cargas dinâmicas ou digitais produzem impulsos de corrente rápidos que provocam quedas de tensão na ausência de regulação ativa.
Requisitos de Precisão e Ripple: A eletrónica de precisão e os circuitos sensíveis a dados exigem estabilidade ao nível de milivolts e ripple mínimo. Isto só pode ser conseguido utilizando conversores CC/CC regulados com filtragem apropriada.
Objectivos de eficiência: Embora os projectos não regulados possam parecer mais eficientes devido ao menor número de fases de conversão, os conversores regulados que combinam a rectificação síncrona e os circuitos de controlo integrados modernos podem agora atingir eficiências superiores a 90%, mesmo em tamanhos reduzidos.
Condições ambientais: As flutuações de temperatura podem provocar desvios percetíveis na saída de um conversor não regulado. Em contrapartida, os conversores regulados corrigem automaticamente estes desvios, mantendo uma tensão estável em condições variáveis.
Restrições orçamentais e de dimensão: Em projetos baseados em custos ou em grande volume, os conversores não regulados são frequentemente escolhidos quando uma pequena perda de desempenho é uma compensação aceitável. No entanto, em sistemas críticos, o risco de falha ou de tempo de inatividade supera frequentemente a pequena vantagem de preço de uma unidade regulada.
Margens de segurança: Avalie como o conversor lida com picos de arranque, breves picos de linha e mudanças repentinas de carga. O projeto deve manter-se estável e previsível em toda a sua gama de operação.
Considerações de Projeto Modernas:
Os avanços no controlo de semicondutores, na realimentação digital e na tecnologia MOSFET de potência tornaram menos nítida a distinção entre conversores regulados e não regulados. Muitos módulos regulados pequenos e económicos conseguem agora uma excelente eficiência e baixos níveis de ruído equivalentes aos dispositivos não regulados, mas com uma gestão de tensão significativamente superior.
Ao mesmo tempo, os conversores não regulados apresentam ainda um bom desempenho em contextos onde a robustez é mais importante do que a estabilidade. Por exemplo, as luzes indicadoras, os sensores básicos ou os nós IoT de baixo custo exigem frequentemente circuitos mínimos e uma longa vida útil, em vez de uma precisão inferior a um por cento.
Em muitos casos, é empregue uma abordagem híbrida para alcançar um equilíbrio entre custo e precisão. Por exemplo, um conversor não regulado pode ser utilizado para fornecer a tensão de alimentação principal, enquanto um regulador linear de baixa queda de tensão (LDO) na saída suaviza a tensão final.
Conclusão:
A regulação nos conversores CC/CC é essencialmente uma questão de controlo versus simplicidade. Um conversor regulado mantém uma tensão constante apesar das grandes variações na entrada e na carga, garantindo um desempenho preciso e previsível em sistemas eletrónicos sensíveis.
Um conversor não regulado sacrifica alguma da precisão em prol da eficiência, compacidade e relação custo-benefício, sendo adequado para aplicações com tolerâncias de tensão mais rigorosas e cargas estáveis.
A decisão ideal de projeto é determinada por três fatores essenciais: a variabilidade da fonte de entrada, a importância da precisão da tensão para o desempenho do sistema e a complexidade permitida pelo orçamento e espaço disponíveis.
A Traco Power oferece uma vasta gama de conversores CC/CC regulados e não regulados, concebidos para proporcionar desempenho, estabilidade e fiabilidade a longo prazo em aplicações industriais, médicas e de comunicação.
Artigo de Simeon Tremp, Chefe de Gestão de Produtos da Traco Power.
