Para satisfazer a crescente procura por aplicações inteligentes, a série DRS continua a otimizar as suas capacidades. A sua versão mais recente incorpora novas funcionalidades, como o mecanismo de ativação (Wake-Up) e a configuração do tempo de buffer, permitindo que o sistema de energia forneça uma alimentação estável, ao mesmo tempo que oferece soluções flexíveis e abrangentes, adaptadas a diferentes arquiteturas de sistema e cenários de aplicação.

Para ajudar os utilizadores a familiarizarem-se rapidamente com estas novas características e vantagens da série DRS, este artigo detalha — com base no manual do utilizador — o mecanismo de ativação, as definições de tempo de buffer e funções práticas, como o arranque forçado.

■ Mecanismo de ativação
As figuras seguintes mostram as formas de onda da tensão de saída durante o processo de ativação em dois cenários: com e sem bateria ligada ao terminal BAT. A linha amarela representa a forma de onda da tensão de saída principal, enquanto a linha azul corresponde à forma de onda da tensão de saída no terminal BAT.
Nos casos em que não está ligada nenhuma bateria, o processo de ativação repete-se a cada 5 minutos. Em instalações sem bateria sensíveis às flutuações da tensão de saída, a ativação periódica pode ser desativada através do comando de comunicação (UPS_CONFIG: Wake_UP_EN=0), mantendo apenas o arranque.

■ Função TIME_BUFFERING

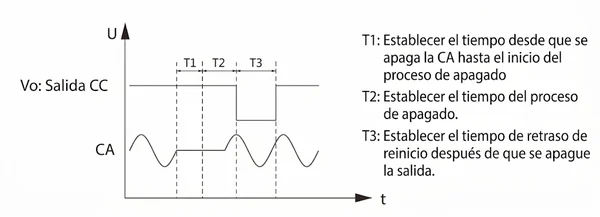

Em aplicações práticas, a lógica de hardware tradicional de "descarga imediata após uma falha de energia" já não é suficiente para satisfazer os requisitos complexos de rede e o funcionamento inteligente e autónomo. Por este motivo, a série DRS introduz três parâmetros configuráveis: TIME_BUFFERING (configuração do tempo de cópia de segurança), UPS_Delay_Time (configuração do atraso de encerramento da cópia de segurança) e UPS_Shutdown_Time (configuração do atraso de reinicialização da cópia de segurança).

■ Função de Teste de Bateria (BAT_Test)
As fontes de alimentação da série DRS são normalmente utilizadas com baterias. Para garantir uma elevada fiabilidade de reserva, incorporam uma função de autoteste (BAT_Test) que avalia periodicamente a condição da bateria para detetar possíveis sobrecargas ou avarias.

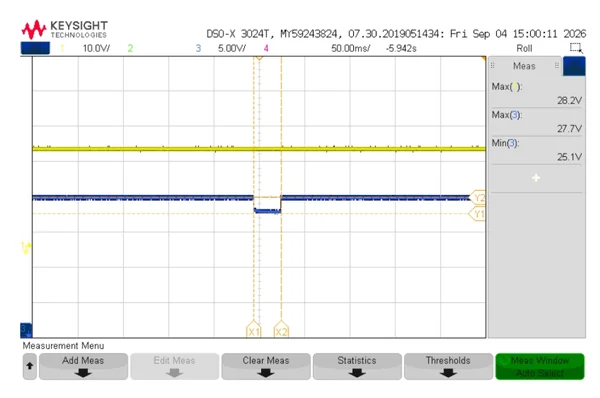

A figura seguinte mostra as formas de onda da tensão de saída durante o procedimento de teste da bateria. A linha amarela representa a tensão de saída principal e a linha azul mostra a tensão de saída no terminal BAT.

■ Características adicionais
• Prioridade CA: Quando a energia da rede elétrica está disponível, o sistema dá prioridade à energia CA para preservar a carga da bateria. Note que o arranque forçado não pode alternar a alimentação para a bateria enquanto a alimentação CA estiver disponível.

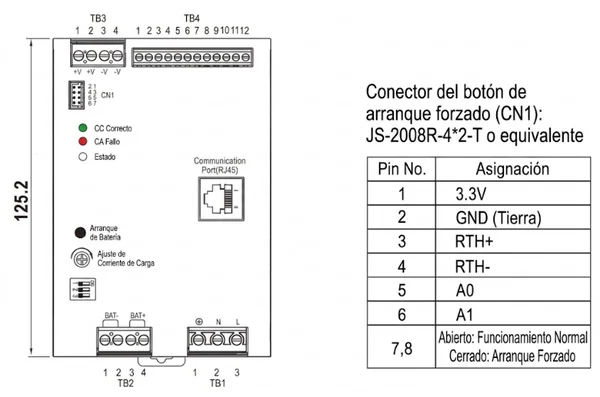

• Arranque forçado: Quando a energia da rede elétrica estiver disponível, o arranque forçado irá ativar a energia da bateria para permitir que o dispositivo DRS funcione normalmente, o que é muito útil em cenários de comissionamento e testes de construção.
