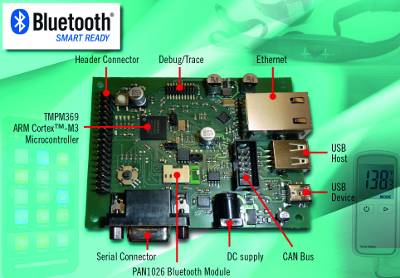

Ce kit (BMSKTOPASM369BT) est basé sur un module Panasonic PAN1026, intégrant un circuit intégré Chiron-501 doté de profils et d'une pile de protocoles Bluetooth double mode, ainsi qu'un microcontrôleur Toshiba TMPM369 basé sur le processeur ARM Cortex-M3 avec 512 Ko de mémoire flash.

Le logiciel double mode intégré comprend un profil de port série (SPP) convivial et de haut niveau, ainsi qu'une interface de programmation (API) basée sur le protocole Bluetooth Low Energy (LE) GATT pour la configuration, la connexion et la transmission de données. Une couche pilote de haut niveau permet d'accéder aux fonctionnalités du circuit intégré Bluetooth. Des exemples d'application sont disponibles en ligne et peuvent être compilés pour s'exécuter sur le microcontrôleur TMPM369 avec FreeRTOS™ embarqué (le système d'exploitation est fourni par Real Time Engineers Ltd). Le logiciel d'application inclut un ensemble de profils de référence compatibles BLE et un guide de conception pour le développement de profils BLE personnalisés.

L'interface de débogage JTAG J-Link intégrée est compatible avec les outils tiers courants tels qu'Atollic, IAR et Keil. Le microcontrôleur intégré prend également en charge les interfaces embarquées standard pour les connexions Ethernet, CAN, USB (hôte et périphérique), série et UART.

Conforme à la norme de communication Bluetooth V4.0, le circuit intégré Toshiba Chiron prend en charge les modes de communication Bluetooth Classic et Low Energy. Le Bluetooth Classic permet la communication série avec une large gamme d'appareils, notamment les smartphones, les ordinateurs portables et autres périphériques Bluetooth anciens, tandis que le Bluetooth Smart basse consommation réduit la consommation d'énergie et accélère l'établissement de la connexion. Il est conçu pour les périphériques portables tels que les thermomètres, les interrupteurs, les télécommandes et divers capteurs. Les deux modes de communication Bluetooth standard ne sont pas interopérables et nécessitent une adaptation des applications au mode de communication de l'appareil hôte.

En intégrant le profil de port série (SPP), utilisé pour la communication Classic, et le profil d'attributs génériques (GATT), utilisé pour la communication basse consommation, dans un seul circuit intégré, le Chiron contribue à réduire le nombre de composants et à améliorer l'efficacité du développement. L'intégration des profils SPP et GATT sur une seule puce réduit la charge sur les microcontrôleurs externes et simplifie considérablement le processus de certification Bluetooth®.

*Bluetooth® est une marque déposée de Bluetooth SIG, utilisée sous licence par Toshiba.
*FreeRTOS™ est une marque de Real Time Engineers Ltd.
