Il accepte une large plage d'alimentations CC de 12 à 24 V. Grâce à ses solutions thermiques flexibles conçues par les ingénieurs d'Advantech, l'AIMB-U117 supporte des températures de fonctionnement étendues de -20 à 70 °C, garantissant une fiabilité et des performances optimales même dans des conditions difficiles. De petite taille, l'AIMB-U117 convient à de nombreuses applications : affichage dynamique, systèmes d'information voyageurs, automatisation, robots AGV, robotique et commerce de détail.
La carte AIMB-U117 intègre un processeur graphique Intel Gen 9 pour optimiser les performances, l'accélération multimédia et la résolution d'affichage 4K2K. Elle offre des interfaces d'affichage essentielles, notamment DisplayPort 1.2, HDMI 1.4 et eDP (ou LVDS). Elle prend en charge trois sorties d'affichage simultanées et indépendantes pour des performances graphiques et multimédias exceptionnelles (DirectX 12.0, OpenGL 4.4, OpenCL 2.0). Sa sortie haute résolution de 4096 x 2160 répond aux exigences des applications d'affichage haute définition, ce qui la rend idéale pour la signalétique numérique nécessitant une solution compacte, des graphismes haute résolution et jusqu'à trois sorties d'affichage indépendantes.
L'AIMB-U117 offre une interface d'E/S complète, comprenant deux ports LAN Gigabit Ethernet, quatre ports USB 3.0, un port SATA III et deux ports COM (RS-232, RS-422 ou RS-485). Pour l'extension, elle prend en charge un emplacement M.2 (clé E) et un emplacement MiniPCIe pleine taille (clé M. Colay) pour une installation flexible de cartes d'extension modulaires. De plus, l'AIMB-U117 prend en charge le stockage eMMC embarqué en option. Les interfaces de protocole standard optionnelles incluent un port MDB et un port ccTalk pour les applications de vente au détail. Un port CANBus est idéal pour les applications d'automatisation.
L'AIMB-U117 est conçu pour une alimentation CC de 12 à 24 V et dispose d'un connecteur CC verrouillable garantissant la sécurité des connexions, même en présence de fortes vibrations. Fonctionnant dans une large plage de températures (-20 à 70 °C), l'AIMB-U117 (référence I) convient à de nombreuses applications thermiques. Il constitue ainsi une solution idéale pour les applications d'automatisation et les environnements publics semi-extérieurs, tels que les aéroports et les gares, où sont installés des systèmes d'information voyageurs, des panneaux d'affichage et des distributeurs automatiques.
Caractéristiques de l'AIMB-U117
: Processeur Intel® Atom™ E39XX.
Prend en charge une mémoire SDRIMM DDR3L-1866 MHz à 204 broches jusqu'à 8 Go.
Carte graphique Intel® Gfx 9 compatible DX12, OpenCL 2.0 et OpenGL 4.4. Décodage matériel : H.265. Encodage matériel : H.264.
Prend en charge la gestion simultanée de trois écrans : DisplayPort 1.2, HDMI 1.4b, eDP (ou LVDS).
Connectique riche et nombreuses options d'extension : 4 ports USB 3.0, 1 port SATA III, 2 ports COM (ou MDB, ccTalk), 1 emplacement mini PCIe (F/S, coopératif et mSATA) et 1 emplacement M.2 (clé E, type : 2230) avec GPIO 8 bits.
Prend en charge le stockage eMMC intégré.

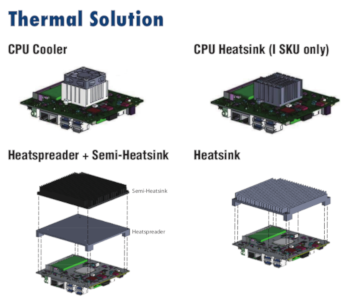

Propose des options de refroidissement avec ou sans ventilateur pour diverses simulations thermiques.
- Large gamme d'entrées d'alimentation CC : 12 V ~ 24 V.
- Plage de température étendue : -20 ~ 70 °C (AIMB-117I uniquement).
