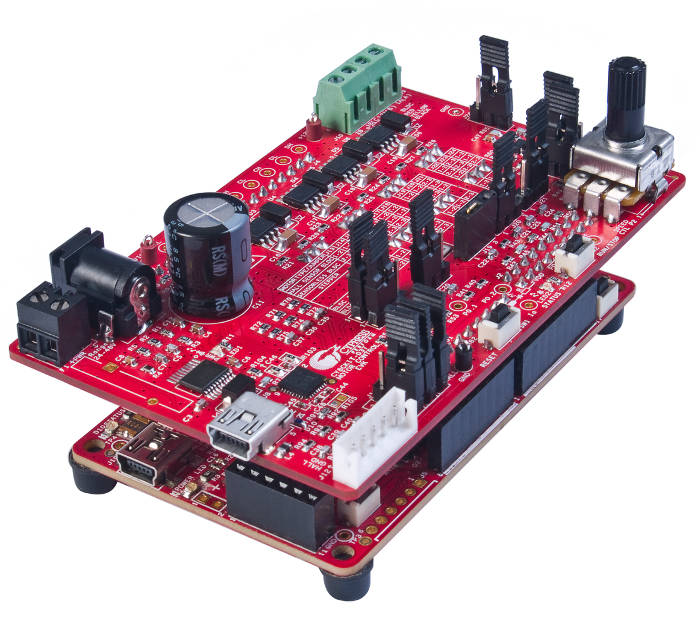

Avec une gamme de moteurs incluant les moteurs BLDC (à courant continu sans balais), PMSM (synchrones à aimants permanents) et pas à pas, le nouveau kit d'évaluation de commande de moteurs Cypress CY8CKIT-037 PSoC® 4 est conçu pour être utilisé avec le kit microcontrôleur Pioneer CY8CKIT-042 PSoC 4. Le PSoC est un microcontrôleur programmable de Cypress basé sur le processeur ARM® Cortex®-M et intégrant des fonctions périphériques numériques et analogiques configurables sur une seule puce.
Le kit d'évaluation de commande de moteurs PSoC 4 facilite le prototypage avec quatre techniques de commande de moteurs BLDC différentes et prend en charge divers modes de fonctionnement, notamment la commande vectorielle (FOC) à shunt unique et sans capteur, la commande de moteurs BLDC avec et sans capteur, et la commande de moteurs pas à pas.
De plus, le kit CY8CKIT-037 réduit les coûts de développement et offre la solution de commande de moteur BLDC la plus intégrée. Par exemple, le microcontrôleur PSoC 4 intègre des amplificateurs opérationnels et des convertisseurs analogique-numérique pour la connexion du moteur et implémente la boucle de commande matériellement, en utilisant la matrice programmable des blocs numériques programmables (UDB) pour une commande moteur déterministe. Il fournit également plusieurs exemples de code pour illustrer la commande des moteurs BLDC, PMSM et pas à pas.
Le kit d'évaluation de commande de moteur PSoC 4 simplifie également la conception de systèmes de commande de moteur plus complexes, car il offre l'algorithme FOC avancé, une conception 5V fiable sans composants externes et une commutation basée sur un matériel programmable hautement fiable pour éviter les calculs du processeur.
