Comparación con 3F36
Aunque el material 3F36 ha sido un estándar en diseños de alta frecuencia, el 3F37 aporta mejoras significativas en eficiencia y estabilidad térmica. A densidades de flujo similares, el nuevo material presenta pérdidas de potencia menores, particularmente entre 400 y 600 kHz, posicionándose como una opción preferente para convertidores GaN y SiC de última generación. La transición desde el 3F36 es sencilla, ya que mantiene la misma permeabilidad, permitiendo a los diseñadores mejorar el rendimiento de sus sistemas sin rediseñar completamente la topología de los núcleos existentes.
Eficiencia y estabilidad térmica

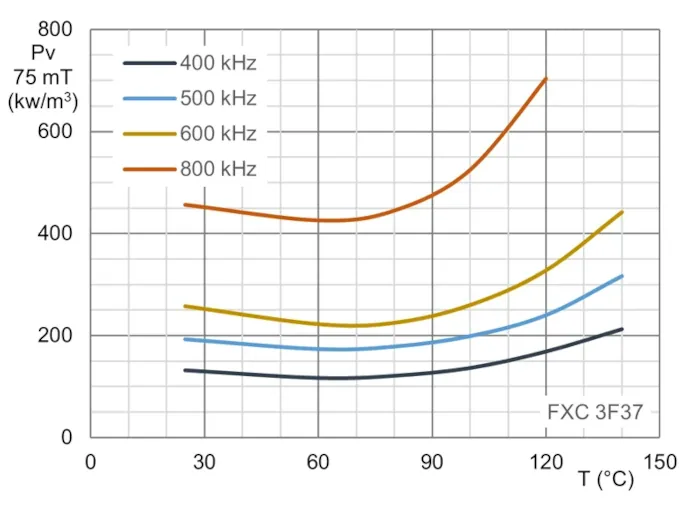

• El material 3F37 destaca por su baja pérdida en un amplio rango de temperaturas, garantizando un rendimiento estable incluso bajo condiciones térmicas exigentes:
• Su alta densidad de flujo (Bsat) permite diseños de núcleo compactos y de alto rendimiento

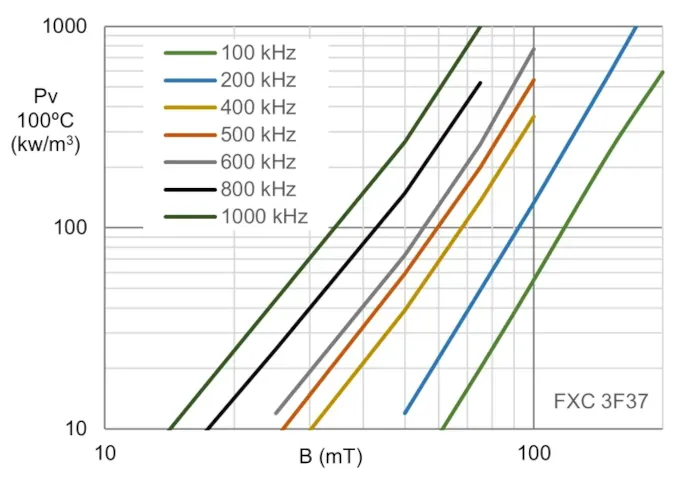

• El amplio ancho de banda operativo, hasta 1 MHz, lo hace adecuado para aplicaciones de conmutación rápida de nueva generación.
Estas características son especialmente relevantes en sistemas donde la eficiencia y la gestión térmica son críticas, como convertidores DC-DC de alta densidad o fuentes de alimentación para GaN y SiC.
Coeficientes de Steinmetz y simulación de pérdidas
Por primera vez, Ferroxcube incluye los coeficientes de Steinmetz en la ficha técnica del 3F37, basados en mediciones en núcleos T25/15/8. Estos parámetros permiten a los diseñadores simular con precisión las pérdidas de núcleo bajo condiciones operativas específicas. La alta correlación entre resultados simulados y medidos proporciona mayor confianza en los cálculos de eficiencia y disipación térmica, un factor crítico en la optimización de convertidores de alta frecuencia.
Formas y disponibilidad
El material 3F37 está disponible en núcleos planars de tipo E, ER y EQ, así como en geometrías PQ y RM, en tamaños pequeños y medianos de hasta 40 mm. Esta variedad facilita su integración en distintos diseños, desde fuentes de alimentación de potencia compactas hasta módulos avanzados de conmutación rápida, ofreciendo flexibilidad a los ingenieros que buscan maximizar eficiencia y densidad energética.
