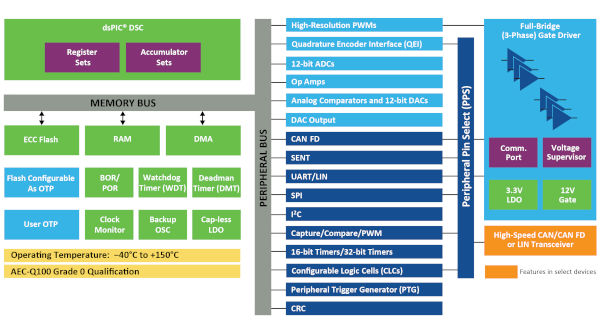

L'un des principaux avantages de cette intégration réside dans la réduction du nombre de composants, des dimensions des circuits imprimés et de la complexité globale de la conception d'un système de commande de moteur. Les dispositifs sont compatibles avec des cartes de développement, des schémas de référence, des notes d'application et le logiciel de développement FOC (Field Oriented Control) de Microchip, motorBench® Development Suite V2.45.
« Les conceptions automobiles, grand public et industrielles évoluent et exigent des performances accrues dans un format plus compact. Pour répondre à ces attentes, il est souvent nécessaire d'augmenter les coûts et les volumes de production », a déclaré Joe Thomsen, vice-président de l'unité commerciale Contrôleurs de signaux numériques de Microchip. « En intégrant plusieurs fonctions sur une seule puce, les contrôleurs de moteurs embarqués basés sur dsPIC et DSC permettent de réduire les coûts système et l'encombrement sur la carte. ».
Ces contrôleurs de moteur intégrés peuvent être alimentés par une seule alimentation jusqu'à 29 V (en fonctionnement) et 40 V (en transitoire). Un régulateur de tension LDO (Low Dropout) interne de 3,3 V alimente le dsPIC DSC, éliminant ainsi le besoin d'un régulateur LDO externe. Fonctionnant entre 70 et 100 MHz, ces contrôleurs de moteur intégrés à base de DSC offrent des performances CPU élevées et permettent une mise en œuvre efficace du FOC et d'autres algorithmes de contrôle moteur avancés.
Pour plus d'informations sur la vaste gamme de pilotes de moteurs embarqués de Microchip , visitez le site Web des pilotes de moteurs embarqués dsPIC basés sur DSC.
Outils de développement
Une longue liste d'outils de développement logiciels et matériels pour la commande de moteurs contribue à rationaliser et à faciliter la conception, réduisant ainsi le délai de mise sur le marché pour le client.
Les kits MSCK (Motor Control Starter Kit) dsPIC33CK et MCLV-48V-300W sont deux nouvelles cartes de développement pour les contrôleurs de moteurs embarqués basés sur dsPIC33. Elles simplifient le prototypage grâce à des options de contrôle flexibles. Le kit MSCK comprend une carte de développement de contrôle moteur basse tension dsPIC33CK, un moteur BLDC triphasé 24 V, un adaptateur secteur/CC, un câble USB et d'autres accessoires. Ce kit économique accélère le prototypage d'applications de contrôle moteur et fonctionne entre 12 et 48 V CC avec un courant continu jusqu'à 10 A. La carte de développement MCLV-48V-300W permet un prototypage rapide de moteurs synchrones triphasés à aimants permanents entre 12 et 48 V CC et peut fournir jusqu'à 25 A RMS de courant continu par phase. Cette carte d'onduleur introduit un nouveau concept modulaire dans lequel un module DIM (Dual-in-Line Module) a été inséré dans la carte afin de la configurer pour un DSC dsPIC ou un microcontrôleur spécifique.
motorBench Development Suite est un logiciel gratuit de développement avec interface graphique (GUI) pour la commande vectorielle (FOC). Il mesure avec précision les paramètres clés du moteur, ajuste automatiquement les gains de la commande par retour d'état et génère le code source grâce au framework MCAF (Motor Control Application Framework). La dernière version, v2.45, intègre une nouvelle fonctionnalité puissante appelée ZS/MT (Zero-Speed/Maximum Torque), qui élimine le besoin de capteurs à effet Hall ou magnétiques et permet d'obtenir un couple moteur maximal dès le démarrage et jusqu'aux basses vitesses. Cette fonctionnalité trouve des applications dans les pompes, l'outillage électroportatif, l'électromobilité et bien d'autres domaines.
MPLAB® Discover inclut désormais de nombreux modèles MATLAB® Simulink® basés sur dsPIC, compatibles avec divers algorithmes de commande de moteurs et cartes de développement. Microchip fournit également des blocs de composants gratuits pour Simulink, permettant de générer du code optimisé à partir de modèles pour DSC dsPIC et autres microcontrôleurs Microchip.
Parmi le nombre croissant de conceptions de référence pour la commande de moteurs , on trouve désormais un ventilateur de refroidissement automobile, un ventilateur de plafond basse tension et un contrôleur d'hélice pour drone.
Ces conceptions de référence accélèrent la mise sur le marché en fournissant une solution prête à l'emploi pour diverses applications de commande de moteurs. Les fichiers de conception des cartes incluent généralement les schémas et une nomenclature, ainsi qu'un guide d'utilisation et le code source de la commande de moteurs, tous disponibles au téléchargement.
