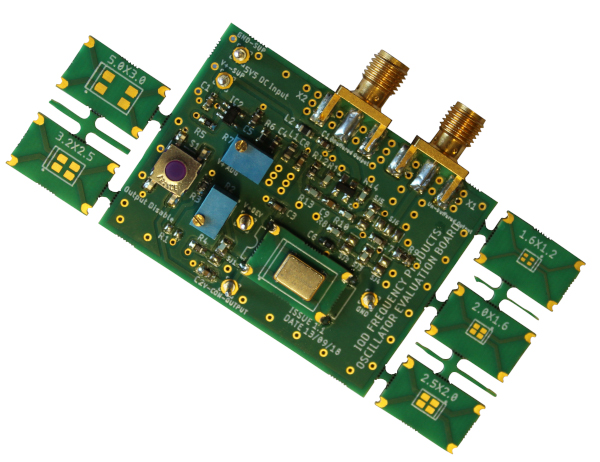

La placa de evaluación IOSC se suministra con seis placas pequeñas de circuitos impresos que pueden separarse de la tarjeta principal. Osciladores de 4 terminales de distinto tamaño (1,6 × 1,2 mm, 2,0 × 1,6 mm, 2,5 × 2,0 mm, 3,2 × 2,5 mm, 5,0 × 3,2 mm y 7,0 × 5,0 mm) pueden montarse en dichas placas pequeñas y el conjunto soldarse a la placa principal de circuitos impresos.
Dado que las perturbaciones en la tensión de alimentación pueden influir en la frecuencia del oscilador, la placa de evaluación IOSC incorpora una tensión de alimentación regulada y atenuada, que puede seleccionarse libremente entre 1,8 y 5,0 V. De esta manera, se puede observar el rendimiento del oscilador en condiciones ideales. La placa de evaluación permite conectar la tensión de alimentación directamente a la tarjeta de circuitos impresos para poder introducir perturbaciones y ruidos durante las fases de prueba y registrar sus efectos.
Distintos escenarios de prueba
La función «enable/disable» puede probarse manualmente para monitorizar con precisión el efecto sobre el consumo de corriente. Además, es posible conectar una fuente digital externa para medir el tiempo de habilitación y probar la función en el oscilador. Para los productos con “pulling input”, como VCXO o VCTCXO, se monta un potenciómetro en la placa de circuitos impresos para reducir la tolerancia de frecuencia y el efecto de la soldadura y para devolver la frecuencia a su valor nominal. Además, la “pulling input” puede utilizarse para probar manualmente el efecto sobre la frecuencia.
Para productos sensibles como VCTCXO existe la posibilidad de mejorar la estabilidad, el jitter y el ruido de fase. En primer lugar, la tolerancia se lleva al valor nominal con ayuda de la “pulling input”. Después se mide la resistencia del potenciómetro y se sustituye por una resistencia fija.
En la etapa de salida, la placa de evaluación IOSC ofrece tres configuraciones de conexión. Se puede seleccionar entre una salida CMOS, una salida sinusoidal con clip o una salida directa sin buffer o carga. Todas las salidas disponen de un conector SMA.
La placa de evaluación está disponible en dos versiones: como placa de circuitos impresos sin equipamiento junto con el listado de materiales necesario para realizar el circuito de prueba, así como la placa de circuitos impresos con equipamiento para un uso inmediato.
