Solo en Europa hay alrededor de 30.000 minas clausuradas, muchas de las cuales pueden contener todavía cantidades considerables de materias primas valiosas. Hay que destacar que Europa tiene una dependencia casi completa de la importación de materias primas minerales, por lo que hay un fuerte interés en reabrir algunas de estas minas. Estas minas ahora están inundadas y la última información de su estado y diseño tiene décadas o incluso más de cien años. El cierre de estas minas suele estar motivado por el coste de la extracción con la tecnología de la época, más que por el agotamiento real de los recursos minerales. El problema es que a menudo no se tienen registros detallados de las minas (estructura, localización de los minerales etc.), ya que estos se han perdido o nunca se tuvieron. El complejo diseño de las minas y su complicada geometría hacen que sea imposible realizar cualquier tipo de exploración utilizando equipos convencionales. Además, por razones de seguridad, casi siempre es desaconsejable, o incluso imposible, realizar este tipo de trabajo con buceadores humanos.
“En la película Prometeus de Ridley Scott (2012), cuando los exploradores llegan al planeta LV-233 y se adentran en unas extrañas estructuras alienígenas, liberan unos drones esféricos para que estos reconstruyan un mapa de la estructura y detecten su composición y potenciales peligros. Una vez obtenido un mapa, podrán moverse con más seguridad en la estructura desconocida. El objetivo del proyecto UNEXMIN es diseñar y realizar estos drones, en su versión submarina”, nos cuenta Claudio Rossi, investigador del CAR-UPM-CSIC que está participando en el proyecto.

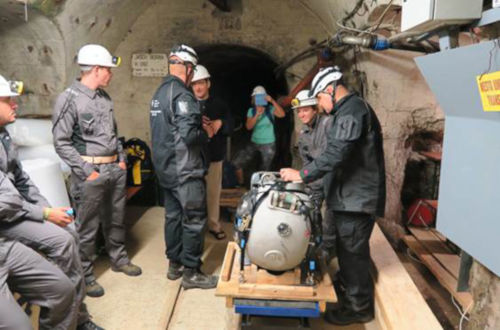

Las extrañas y desconocidas estructuras que los drones de UNEXMIN tendrán que explorar son minas terrestres subterráneas inundadas. El primer robot submarino desarrollado en el proyecto, llamado “Robotic Explorer” (UX-1a), es capaz de navegar de forma autónoma en los complejos túneles de estas minas, reconstruyendo un mapa de sus estructuras y, a la vez, analizando su composición para detectar la posible presencia de materias primas. El robot tiene forma esférica, lo cual le permite moverse con mayor agilidad y menores riesgos en los túneles (que, en las minas más antiguas, pueden tener tan solo un metro de ancho), y su diámetro es de 60 centímetros. Para la navegación, está equipado con un perfilador de fondo, cámara acústica, 5 cámaras digitales y sistema LIDAR, mientras que su instrumentación científica se compone de una cámara multiespectral, una unidad de medición de rayos gamma, y un sistema de muestreo del agua.
“Desde el punto de vista tecnológico el proyecto se enfrenta a tres desafíos principales: el primero, construir un robot apto para trabajar en entornos reales y para profundidades de hasta 500 metros −ya se ha probado en tres minas en Finlandia, Eslovenia y Portugal−. En segundo lugar, la navegación autónoma en un entorno desconocido, ya que debido al entorno en el que opera no puede haber ningún tipo de comunicación con el exterior. Y, por último, el desarrollo de instrumentación científica ad-hoc para el análisis de información geofísica” explica Rossi.
UNEXMIN desarrollará un novedoso sistema robótico para la exploración y el mapeo autónomos de las minas inundadas de Europa. Además, UX-1 utilizará métodos no invasivos para el mapeo de minas en 3D para recopilar información geológica y mineralógica valiosa. Esto abrirá nuevos escenarios de exploración para que las decisiones estratégicas sobre la reapertura de las minas abandonadas de Europa puedan ser respaldadas por datos actualizados que no se pueden obtener de ninguna otra manera.
Suarez Fernandez, Ramon A.; Grande, Davide; Martins, Alfredo; Bascetta, Luca; Dominguez, Sergio; Rossi, Claudio. Modeling and Control of Underwater Mine Explorer Robot UX-1. (2019). IEEE ACCESS 7: 39432-39447. DOI: 10.1109/ACCESS.2019.2907193
