El LTC3300-1 va más allá de las soluciones de equilibrio pasivo puramente disipativas al mejorar las prestaciones de la batería mediante una transferencia eficiente de la carga hacia o desde células adyacentes con el fin de equilibrar el estado de carga de las células en la pila. Al redistribuir la carga en toda la pila, el LTC3300-1 compensa la capacidad perdida debido a las células más gastadas, lo cual permite agilizar la carga y prolongar el tiempo de funcionamiento y la vida útil de la pila de batería.
El LTC3300-1 es un componente fundamental en un sistema de gestión de la batería de altas prestaciones para baterías de Li-Ion o LiFePO4 conectadas en serie. El dispositivo trabaja como CI controlador protegido frente a fallos para un equilibrado activo y bidireccional basado en transformador. El dispositivo utiliza una topología no aislada de retroceso (flyback) síncrona y bidireccional para equilibrar hasta 6 células conectadas en serie. La carga se puede transferir entre una célula seleccionada y 12 o más células adyacentes. Todos los equilibradores pueden funcionar de forma independiente y simultánea con corrientes de carga/descarga hasta 10A. Su funcionamiento bidireccional y equilibrado simultáneo minimizan el tiempo necesario para ecualizar el estado de carga de la pila y la elevada eficiencia de la transferencia de los dispositivos (hasta el 92%) permite equilibrar altas corrientes con una disipación mínima de potencia.
El control de cada equilibrador se realiza mediante un solo interface serie de variación de nivel compatible SPI  que permite la conexión en serie de múltiples dispositivos LTC3300-1, sin optoacopladores o aisladores. La arquitectura apilable del dispositivo, junto con las conexiones intercaladas del transformador, permiten un equilibrio eficiente de cada célula en una cadena de tamaño arbitrario (>1000V) de baterías conectadas en serie. Toda la circuitería de control de puerta asociada, el sensado de corriente de precisión, la circuitería de protección frente a fallos y un potente interface de datos serie con temporizador supervisor incorporado, comprobación de redundancia cíclica (cyclic redundancy check, CRC) y comprobación de errores de datos.

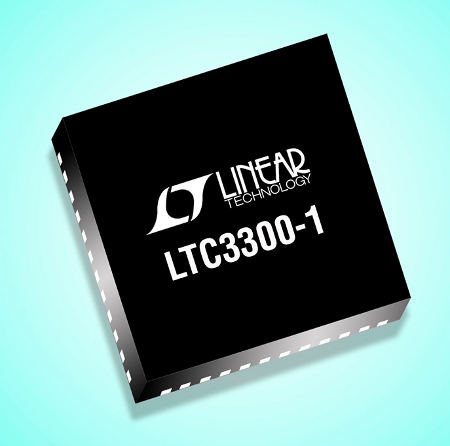

El LTC3300-1 se suministra en encapsulados compatibles con montaje superficial y térmicamente mejorados: un QFN de bajo perfil (0,75mm) de 7mm x 7mm y 48 terminales y un LQFP de 48 patillas y 7mm x 7mm. Ambos encapsulados son de grado I, con un rango para la temperatura de unión en funcionamiento de -40°C a +125°C.
