Los productos de próxima generación que utilizan las altas velocidades de datos y una mayor capacidad de transferencia de energía de los puertos USB tipo C necesitarán carriles de suministro de baja tensión para alimentar los necesarios controladores de puerto tipo C. Los dispositivos que utilizan el rango de tensión PD (Power Delivery) de 5V a 20V, ahora pueden generar carril digital de "always on" (1.8 V / 3.3 V / 5.0 V) para el controlador utilizando el MAX77596. Operando desde una alimentación tan baja como 3.5 V y tan alta como 24 V, el convertidor reductor MAX77596 puede regular desde la tradicional potencia USB de 5V, así como la parte superior de 20V de la gama PD.
Gadgets portátiles, tales como tabletas, ordenadores portátiles, cámaras y drones, pueden evolucionar fácilmente a tipo C con DP utilizando la fuente de alimentación flexible MAX77596. Anteriormente, el diseño de los clientes en una fuente de alimentación para los controladores de puerto USB Tipo-C comprometía cualquier rango de tensión de entrada, corriente de reposo, o tamaño. Se solía necesitar una solución de 2 chips, un regulador lineal de baja tensión de entrada en paralelo con un conmutador de alta tensión de entrada, para cubrir el amplio rango de tensión de la norma PD. El MAX77596 tiene una combinación única de amplio rango de tensión de entrada, baja corriente de reposo, y encapsulado compacto TDFN, que da como resultado un menor tiempo de diseño y tamaño más pequeño en comparación con la solución solución de dos chips.

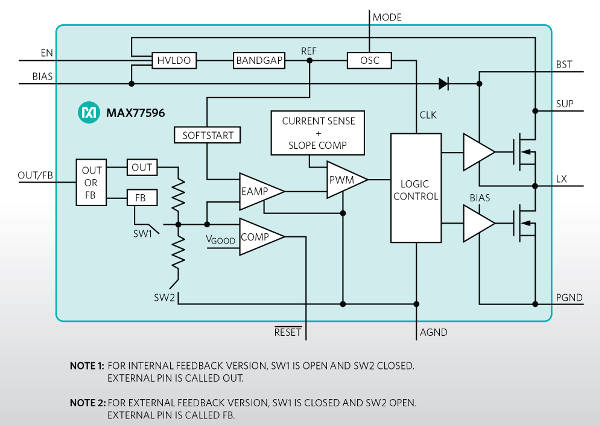

El convertidor reductor MAX77596 ofrece versiones de salida 3.3 V y 5V, y una versión ajustable que permite a los usuarios programar la tensión de salida entre 1 V y 10 V con una resistencia-divisor. El convertidor puede soportar cargas de hasta 300mA de corriente continua. El MAX77596 es un CI robusto con protección por cortocircuito y protección térmica, corriente de entrada minimizada 6.67ms de arranque suave interno, probada arquitectura de control en modo corriente, y hasta 42V de tolerancia de tensión de entrada.
Ventajas clave
• Alimentación flexible: amplio rango de tensión de entrada de 3,5 V a 24V
• Corriente ultra-baja en reposo: 1.1μA que permite funcionamiento "always-on"
• Solución de pequeño tamaño: encapsulado TDFN de 10 pines de 2,0 mm x 2,5 mm x 0,75 mm
• Excelente respuesta de línea transitoria: 50mVpp de salida al cambiar de 5V a 20V y vuelta.
Disponibilidad

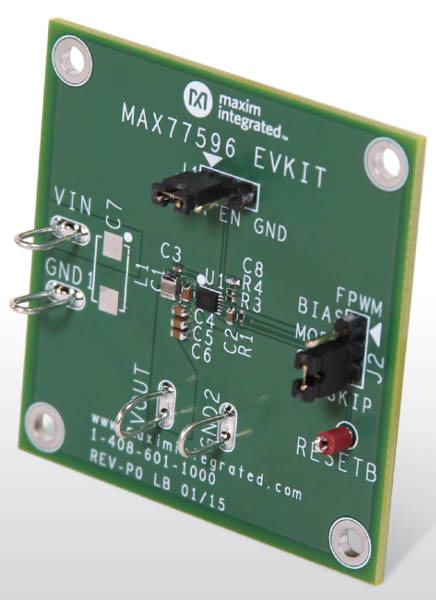

• Las muestras y kits de evaluación están disponibles para tres versiones del MAX77596
• Funciona a través de un rango de temperatura de -40 grados a + 85 grado
