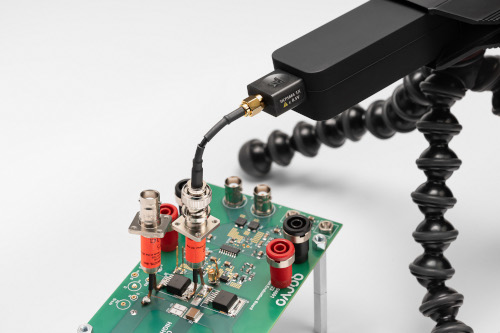

Las sondas TICP IsoVu son las primeras sondas de derivación de corriente del sector que utilizan aislamiento de RF, lo que proporciona un completo aislamiento galvánico entre los sistemas de medición y los equipos de prueba, proporcionando un gran ancho de banda de bajo ruido en aplicaciones de alta tensión, en comparación con las sondas existentes en el mercado o técnicas alternativas de medición en derivación. Disponibles con anchos de banda de hasta 1 GHz, estas sondas permiten a los ingenieros capturar medidas precisas de corrientes que cambian rápidamente en sus
osciloscopios en una amplia gama de tensiones en nanosegundos, desde microamperios hasta kiloamperios.
«El amplio rango de medición cubre entornos de alta tensión antes inaccesibles, desde convertidores de potencia de SiC y GaN de conmutación rápida a aplicaciones de baja potencia como pruebas de rendimiento de baterías en dispositivos móviles, todo ello con una sola sonda», afirma Daryl Ellis, Tektronix’s General Manager of Entry and Mainstream Portfolio. «A medida que se acelera la demanda mundial de innovación energética, estamos estableciendo nuevos hitos en precisión, seguridad y escalabilidad, permitiendo a los clientes superar los límites de lo que es posible en sectores que van desde la automoción a las energías renovables.
Características clave
Aislamiento galvánico completo de RF, elimina los bucles de masa
Rechazo en modo común (CMRR) más de 30 veces superior al de las sondas de tensión diferencial tradicionales: 140 dB CMRR en CC, hasta 90 dB a 1 MHz
Contribución de ruido ultrabaja: en una configuración 1X, la entrada de 50 Ω ofrece un ruido extremadamente bajo de <4,7 nV / √Hz (<150 μV a 1 GHz)
Disponible en 3 modelos con anchos de banda de 1 GHz (TICP100), 500 MHz (TICP050) y 250 MHz (TICP025)
Utiliza la interfaz de sonda TekVPI™ para integrarse con los osciloscopios MSO de las series 4, 5 y 6 de Tektronix

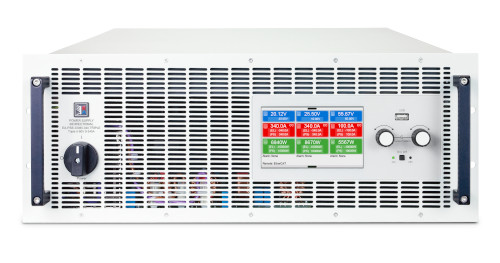

La serie EA-PSB 20000 Triple es la primera fuente de alimentación de CC bidireccional de tres canales, capaz de ofrecer alta densidad y en paralelo para componentes de sistemas complejos. Cada uno de los tres canales independientes puede suministrar hasta 10 kW de potencia, con una gama de tensiones de hasta 920 V y corrientes de hasta 340 A. La serie permite a los clientes consolidar múltiples configuraciones de prueba en una sola. También dispone de autorrango, que ajusta automáticamente la tensión o la corriente para suministrar toda la potencia en un amplio rango de funcionamiento, lo que permite a una sola unidad manejar diversas combinaciones de tensión y corriente.
Características principales:
Tres canales de CC bidireccionales independientes y totalmente aislados
Actúa como carga electrónica de CC para reciclar energía, hasta un 96% de recuperación de energía
- Soporta hasta 30 kW de potencia total, tensiones de 0 - 60 V hasta 0 - 920 V, y corrientes de 0- 40 A hasta 0-340 A por canal
- Pruebas paralelas avanzadas con Share-Bus aislado galvánicamente
- Interfaz de comunicación CAN-FD de alta velocidad
- Reduce el espacio de rack necesario en un 50% en comparación con los dispositivos de salida única
«Al ofrecer una mayor densidad de potencia y capacidad de ensayo en una unidad compacta, el EA-PSB 20000 Triple es la herramienta que todo ingeniero necesita para adaptarse rápidamente a múltiples necesidades de ensayo y acelerar la innovación en sectores de rápida evolución como la automoción y las energías renovables», afirma James Hitchcock, Vicepresidente y Director General de EA Elektro-Automatik.
