Existen diferentes sistemas auxiliares de alimentación para el sector ferroviario: 24, 28, 36, 48, 72, 96, 110Vcc. Sin embargo, el suministro de batería no es estable debido a cambios en otras cargas. La tensión de entrada tendrá una caída de 0,6 veces la tensión nominal y un aumento de 1,4 veces la tensión nominal. Será una solución ideal si un módulo de potencia puede cubrir un rango de Vin de 0,6 a 1,4 veces el voltaje nominal.

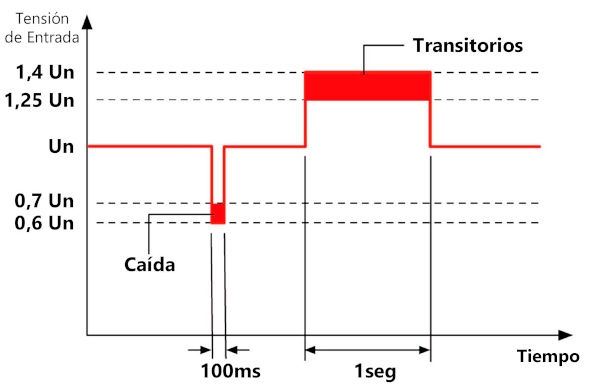

Fig.1 Tensión de alimentación variable
No es práctico utilizar componentes externos adicionales para resolver estos cambios de tensión transitorios en la tecnología actual. La mayoría de los productos pueden proporcionar un rango de tensión de entrada de 9-36V, 18-75V, 43-160V. Mediante el uso de estos tres modelos de tipo Vin diferentes se pueden aplicar a cualquier sistema de energía de 24V a 110V. Sin embargo, se considera costoso y también surge el problema de un inventario excesivo.

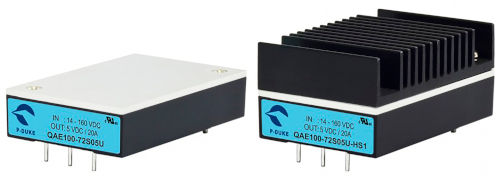

Por lo tanto, desde Electrónica OLFER os presentamos el nuevo producto de P-DUKE, las series QAExxU-K que integran todo el rango de entrada en un solo módulo de potencia adaptándose a todo el sistema.

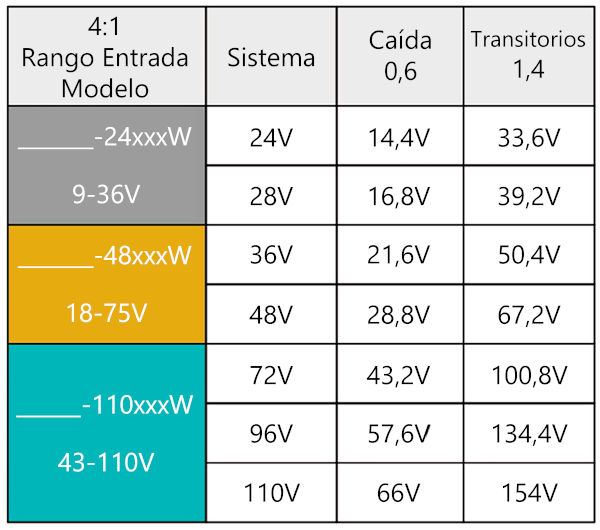

Fig.2 Rango de entrada
La serie QAExxU es un módulo de potencia capaz de proporcionar un rango de tensión ultra amplio de 14-160V, con una potencia de salida de 40W, 60W y 100W.
La versión "K" añade una función adicional mejorada de retención de energía. El pin BUS adicional es una fuente de alimentación extra que proporciona una tensión fija para cargar los condensadores. Y ante el problema que surge sobre la cantidad suficiente de condensadores necesarios y el espacio que ocupan, las QAExxU-K lo resuelve utilizando los mismos condensadores, que se pueden utilizar para diferentes tensiones de alimentación e interrupciones en diferentes sistemas. Esto las hace una solución ideal para las placas de alimentación de los sistemas ferroviarios.

Fig. 3 12:1 Rango de entrada ultra-amplio
