Produktmuster und Entwicklungswerkzeuge werden ab Juni 2023 schrittweise eingeführt, die Serienproduktion ist für das vierte Quartal 2023 geplant.
Die GD32H7-Mikrocontroller-Serie zeichnet sich durch einen fortschrittlichen Fertigungsprozess, attraktive Kosten und ein hervorragendes Anwendungspotenzial aus und eignet sich ideal für Signalverarbeitung, hochpräzise Motorsteuerung, digitale Stromversorgungen, Energiespeicherung, Audio-/Spracherkennung sowie Grafik-/Bildverarbeitung. Dank der extrem hohen Taktfrequenz und der großen Speicherkapazität der CPU unterstützt das Produkt auch Anwendungen mit hohem Rechenbedarf, wie beispielsweise maschinelles Lernen (ML) und künstliche Intelligenz (KI).

Leistungsstarke On-Chip-Integration:
Die GD32H7-Mikrocontroller-Serie nutzt einen leistungsstarken Arm® Cortex®-M7-Kern basierend auf der Armv7E-M-Architektur mit einer Taktfrequenz von bis zu 600 MHz. Die Leistung wird durch den AXI+AHB-Bus mit hoher Bandbreite und die Sechs-Pipeline-Architektur mit Sprungvorhersage weiter gesteigert. Der integrierte, fortschrittliche Hardware-Beschleuniger für digitale Signalverarbeitung (DSP) und die Gleitkommaeinheit mit doppelter Genauigkeit (FPU) sowie die Hardware-Einheit für trigonometrische Mathematik (TMU) und der Filterbeschleuniger (FAC) reduzieren die CPU-Last deutlich und erhöhen die Rechen- und Verarbeitungseffizienz. Die GD32H7-Mikrocontroller-Serie erreicht bei ihrer höchsten Frequenz bis zu 1552 DMIPS und erzielt im CoreMark®-Benchmark-Test eine herausragende Punktzahl von 2888 Punkten. Dies verbessert die Codeausführungseffizienz im Vergleich zu ähnlichen Produkten auf dem Markt mit derselben Frequenz um ca. 10 %. Die Leistung des Produkts ist über 40 % höher als die von Cortex®-M4-Produkten.
Die integrierten Speicher der GD32H7-Mikrocontroller-Serie reichen von 1024 KB bis 3840 KB Flash-Speicher und 1024 KB SRAM, einschließlich 512 KB eng gekoppeltem Speicher (TCM), der für die verzögerungsfreie Ausführung kritischer Befehle und Daten konfiguriert werden kann. Der schnelle 64 KB große L1-Cache (I-Cache, D-Cache) optimiert die CPU-Verarbeitungseffizienz und Echtzeitfähigkeit. Der externe Speichercontroller (EXMC) ermöglicht den Zugriff auf verschiedene externe Speichertypen wie SDRAM, SRAM, ROM, NOR-Flash und NAND-Flash. Die integrierte Embedded Trace Macrocell (ETM) verfolgt Befehle und Daten in Echtzeit und bietet so erweiterte Debugging-Funktionen, ohne den normalen CPU-Betrieb zu beeinträchtigen. Der große interne Speicher der GD32H7-Mikrocontroller-Serie unterstützt umfangreiche Betriebssysteme, eingebettetes ML/KI und andere fortschrittliche Algorithmen und ermöglicht so eine leistungsstarke Echtzeitsteuerung mit geringer Latenz.

Deutlich erweiterte Systemressourcen:
Die GD32H7-Mikrocontroller-Serie integriert diverse Peripheriegeräte, darunter 8 U(S)ART-, 4 I2C-, 6 SPI-, 4 I2S-, 2 SDIO- und 2 Octal-SPI-Schnittstellen (OSPI, abwärtskompatibel zu QSPI) mit Echtzeit-Entschlüsselung, kompatibel mit Echtzeit-Erkennungsmodulen (RTDEC). Der GD32H7 verfügt über zwei USB-2.0-OTG-Schnittstellen, die sowohl Full-Speed- als auch High-Speed-Betrieb unterstützen. Zusätzlich sind drei CAN-FD-Module und zwei Ethernet-Schnittstellen integriert, um den Anforderungen an schnelle Kommunikation gerecht zu werden.
Die GD32H7-Mikrocontroller-Serie bietet hervorragende Lösungen für Grafikdarstellung und Audio-/Video-Anschlüsse. Sie ist mit einem TFT-LCD-Controller und einem Bildverarbeitungsbeschleuniger (IPA) für 2D-Bildverarbeitungsoperationen wie Überlagerung, Drehung, Zoom und Konvertierung zwischen verschiedenen Farbmodi ausgestattet. Das Produkt integriert außerdem eine serielle Audioschnittstelle (SAI), eine SPDIF-Audioschnittstelle und eine 8- bis 14-Bit-Digitalkameraschnittstelle zur Aufnahme und Übertragung von Videos und Bildern.
Die Mikrocontroller-Serie GD32H7 arbeitet mit einem Versorgungsspannungsbereich von 1,71 V DC bis 3,6 V DC und verfügt über fortschrittliche Energiemanagementfunktionen. Sie bietet drei Versorgungsmodi (LDO/SMPS/Direktversorgung) und fünf Energiesparmodi für eine flexible Stromversorgung mit ausgewogenem Stromverbrauch. Der GD32H7-Mikrocontroller besitzt vier universelle 32-Bit-Timer, zwölf universelle 16-Bit-Timer, vier einfache 64-Bit/32-Bit-Timer und zwei fortschrittliche PWM-Timer. Er bietet damit eine größere Anzahl und höhere Auflösung als vergleichbare Produkte und ermöglicht Entwicklern präzisere Optionen. Die Abtastrate der beiden internen 14-Bit-ADCs erreicht bis zu 4 MSPS, die des 12-Bit-ADCs bis zu 5,3 MSPS.
Sie bietet umfassende Sicherheitsfunktionen, darunter eine integrierte Hardwareverschlüsselung mit DES-, 3DES- oder AES-Algorithmen sowie Hash-Algorithmen für verschiedene Sicherheitsanwendungen. Dies gewährleistet Datenintegrität und schützt übertragene Informationen. Der SRAM der GD32H7-Serie unterstützt ECC-Verifizierung und verbessert so die Systemzuverlässigkeit. Das integrierte RTDEC-Modul entschlüsselt Daten auf dem AXI- oder AHB-Bus in Echtzeit und sichert die Vertraulichkeit der im externen SPI-NOR-Flash-Speicher abgelegten schreibgeschützten Firmware.

-Produktfamilie

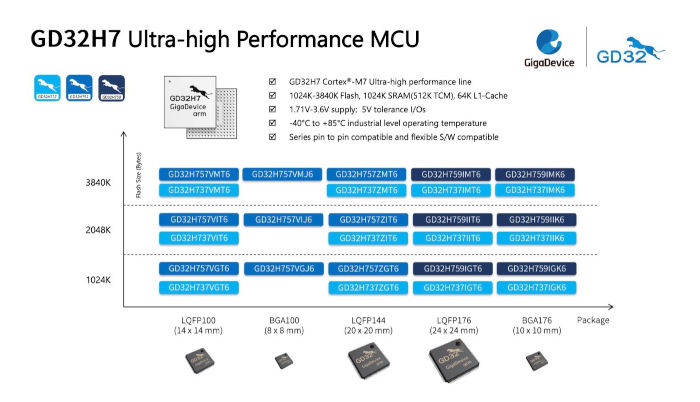

ist abwärtskompatibel zu bestehenden GD32-MCUs und bietet drei Varianten mit unterschiedlichen Systemressourcenkonfigurationen: Der GD32H737 unterstützt drei CAN 2.0B-Kanäle, während der GD32H757 und der GD32H759 drei CAN-FD-Kanäle unterstützen. Hinsichtlich der Gehäusevarianten ist der GD32H757 in den Gehäusen BGA100 und LQFP144/100 erhältlich, der GD32H759 hingegen in den Gehäusen BGA176 und LQFP176.
Das GD32-Entwicklungsökosystem gewinnt zunehmend an Bedeutung. GigaDevice bietet mit der Eclipse GD32 IDE und dem GD32 All-in-One-Programmiergerät eine kostenlose Entwicklungsumgebung für die neue GD32H7-Mikrocontroller-Serie an. Das Produkt unterstützt die direkte Programmierung über den SWD/JTAG-Modus von GD-LINK oder über die UART-, USB- und I2C-Schnittstellen des Hostsystems. Auch andere gängige Embedded-Tools wie Arm® KEIL, IAR und SEGGER bieten umfassende Unterstützung für die GD32H7-Mikrocontroller-Familie, einschließlich ihrer integrierten Entwicklungsumgebung (IDE) und Debugging-/Trace-Funktionen. GigaDevice wird zudem mit führenden Echtzeitbetriebssystemen (RTOS), Middleware wie grafischen Benutzeroberflächen (GUIs) und eingebetteten KI-Algorithmen zusammenarbeiten, um die Projektentwicklung für Kunden zu beschleunigen und die Markteinführungszeit zu verkürzen.
GigaDevice präsentierte sein neuestes voll ausgestattetes Entwicklungsboard, das GD32H759l-EVAL, Anfang des Jahres auf der Embedded World 2023 in Nürnberg. Weitere geplante Starterkits sind GD32H759I-START, GD32H757Z-START, GD32H757J-START und GD32H757V-START. Sie werden in verschiedenen Gehäusevarianten erhältlich sein und ermöglichen es Entwicklern, Anwendungen schneller zu entwickeln und zu debuggen. Die genannten Entwicklungswerkzeuge sind über Ihren Distributor erhältlich; bitte wenden Sie sich an Mecter.

Bei technischen oder kommerziellen Anfragen wenden Sie sich bitte an Mecter SL.
