Der Ladevorgang ist ein Prozess, bei dem ein kontrollierter Strom innerhalb eines kontrollierten Spannungsbereichs vom Ladegerät zur Batterie geleitet wird. Je nach Konfiguration der Batteriezellen können Ladestrom und -spannung variieren. Darüber hinaus kann der Ladevorgang, abhängig von den chemischen und elektrischen Eigenschaften der Batterie, in zwei oder drei Stufen erfolgen.
Tabelle 1. Typische Belastungsstufen
Ein zweistufiger Ladevorgang beginnt mit einer Konstantstrom-Ladephase, gefolgt von einer Konstantspannungs-Ladephase. Ein dreistufiges Ladeprofil erweitert die Konstantspannungs-Ladephase um eine Erhaltungsladespannung, um Bleiakkumulatoren vollständig zu laden. Tabelle 1 und Abbildung 1 veranschaulichen diese gängigen Ladesteuerungsverfahren.

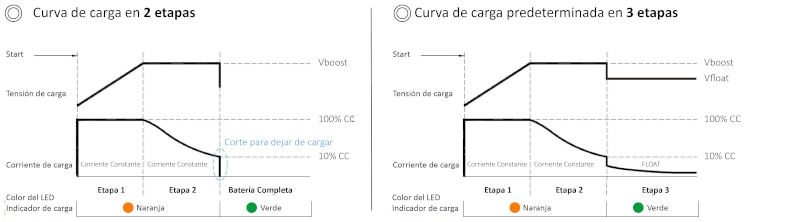

Abbildung 1: Zwei- und dreistufige Ladekurven
Wie bereits erwähnt, muss für die Ladevorgänge das Steuerungssystem entweder im Ladegerät selbst oder in einem externen Batteriemanagementsystem (BMS) implementiert sein. Dies kann durch Vorinstallation des gewünschten Ladeprofils in einem intelligenten Ladegerät wie der NPB-Serie erfolgen. Sobald das Ladegerät eine Batterie erkennt, startet es den Ladevorgang automatisch gemäß dem vorprogrammierten Profil. Alternativ kann das Steuerungssystem über ein externes BMS mit einer digitalen Steuerschnittstelle betrieben werden. Dieses intelligente Ladegerät (MEAN WELL NPB-Serie
auf der Website von OLFER Electronics . Das Gerät mit einer Ausgangsleistung von 450 W bis 1700 W bietet eine benutzerfreundliche, programmierbare Oberfläche sowie ein CAN-Bus-Kommunikationsprotokoll für die erweiterte Steuerung über ein externes BMS. Es bietet flexible Konfigurationsmöglichkeiten, um die Anforderungen Ihres Systems oder Ihrer Anwendung zu erfüllen.
Autor: Hank Lan / Technisches Servicezentrum von MEAN WELL
