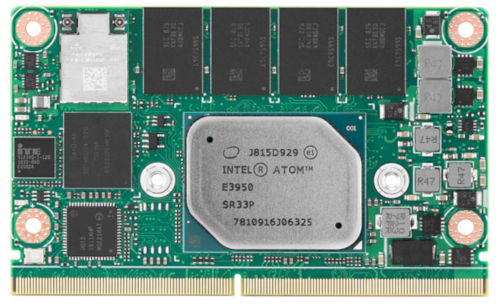

Zusammen mit der WISE-PaaS/DeviceOn-Software unterstützen SMARC-Module Endanwender bei der Verwaltung ihrer Betriebsabläufe. Das SMARC-Modul SOM-2569 ist mit Intel® Atom™ E3900-, Pentium™- und Celeron™-Prozessoren der N-Serie ausgestattet. Es zeichnet sich durch seine kompakte Bauform (82 mm x 50 mm) aus und unterstützt bis zu drei simultane Videoausgänge. Darüber hinaus verfügt es über verschiedene I/O-Anschlüsse wie SATA, USB 3.0/2.0, COM-Port, SMBus und I2C.
Dies sind die wichtigsten Merkmale des SOM-2569:
• Zwei LAN-Controller und integriertes WLAN-Modul
• TPM und Secure Boot für erhöhte Sicherheit
• Das Design umfasst alle wichtigen Komponenten (z. B. Speicher, eMMC) für maximale Zuverlässigkeit.
Vernetzte Geräte sind in modernen Fabriken unerlässlich. Das SOM-2569 integriert WLAN und Bluetooth sowie zwei 1000Base-T-Schnittstellen, um sowohl drahtlose als auch kabelgebundene Konnektivitätsanforderungen zu erfüllen. Durch die Integration von WLAN und Bluetooth entspricht das SOM-2569 den Standards IEEE 802.11 a/b/g/n/ac PCIe Wi-Fi und Bluetooth 4.2 und ist RF-zertifiziert. Advantechs strenge Design- und Testprozesse ermöglichen nicht nur eine verbesserte drahtlose Signalintegrität und Kompatibilität, sondern auch Zeitersparnisse bei der Systemintegration. Darüber hinaus verfügt das SOM-2569 über zwei LAN-Controller mit Unterstützung für zwei RJ45-Ports. Dieses kombinierte Design bietet Flexibilität für verschiedene industrielle Anwendungen, die aus Sicherheits- und Zuverlässigkeitsgründen isolierte Netzwerkdomänen erfordern. Beispielsweise kann das drahtlose LAN eine Verbindung zu einem externen Netzwerk herstellen, und das kabelgebundene Netzwerk kann gleichzeitig eine Verbindung zu zwei verschiedenen LANs herstellen.
Das Trusted Platform Module (TPM) wird von der Trusted Computing Group auf Basis öffentlich zugänglicher Spezifikationen definiert. Der Hardware-Chip bietet Systemschutz und umfasst sichere Datenspeicherung, Integritätsberichterstattung und Plattformauthentifizierung.
UEFI Secure Boot ist ein Verfahren, das sicherstellt, dass der Computer nur mit vom Hersteller als vertrauenswürdig eingestufter Software startet. Beim Start überprüft die Firmware die Signatur jeder Komponente der Boot-Software, einschließlich der Firmware-Treiber (optionale ROMs) und des Betriebssystems. Sind die Signaturen korrekt, startet der PC und die Firmware übergibt die Kontrolle an das Betriebssystem.
Alle Komponenten verlötet: robust und zuverlässig.
Das SOM-2569 verfügt über vollständig verlötete Komponenten, einschließlich CPU, Arbeitsspeicher, Speicherchips und WLAN-Chips. Diese Verlötung gewährleistet Robustheit und Zuverlässigkeit auch unter rauen Umgebungsbedingungen. Das Modul hat strenge Tests bestanden, unter anderem auf Vibrationen (0,028 G²/Hz, 3,5 Grms), Stöße an einer Ecke, drei Kanten und sechs Seiten sowie auf thermische Beständigkeit zwischen -40 °C und 85 °C mit einer Temperaturänderungsrate von 10 °C pro Minute. Die umfassenden Tests von Advantech haben gezeigt, dass das SOM-2569 ideal für anspruchsvolle Umgebungen geeignet ist.
SOM-2569 Merkmale
• Konform mit den SMARC V2.0-Spezifikationen
• Unterstützt Intel® Atom™ E3900-, Pentium™- und Celeron™-Prozessoren der N-Serie
• Integriertes WLAN-/Bluetooth-Modul
• TPM 2.0 und UEFI Secure Boot für Systemschutz
• Zwei unabhängige LAN-Chips für 1000Base-T-Datenübertragung
• 32 GB eMMC
-Speicher • 8 GB LPDDR4-Arbeitsspeicher
• Betriebstemperatur: 0 °C bis 60 °C oder -40 °C bis 85 °C
