Ses travaux portent sur l'utilisation du nitrure de gallium (GaN) pour concevoir des sous-systèmes de véhicules électriques plus performants et plus fiables. Daniel est convaincu du rôle essentiel que joue le GaN dans l'accélération de l'innovation, la création d'un avantage concurrentiel durable et le soutien à la transition vers un avenir bas carbone grâce à des solutions de mobilité plus propres, plus intelligentes et plus résilientes.
1. À quel niveau de l'architecture d'alimentation d'un véhicule électrique le GaN permet-il d'obtenir les gains d'efficacité les plus importants ?

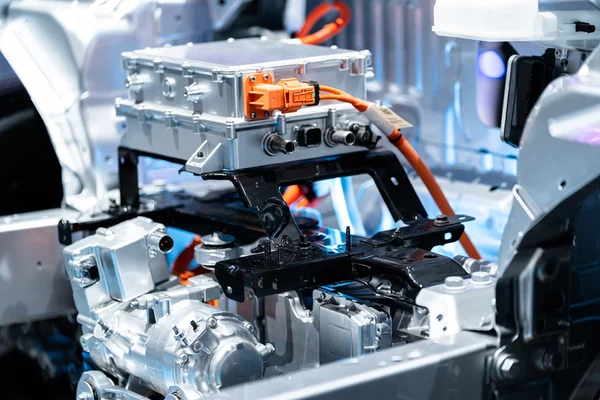

Le GaN peut améliorer l'efficacité à plusieurs niveaux de l'architecture d'alimentation d'un véhicule électrique, mais les gains les plus significatifs au niveau du véhicule proviennent probablement de l'onduleur de traction, du chargeur embarqué (OBC) et du convertisseur CC-CC haute tension/basse tension. L'onduleur de traction est crucial car il assure la transmission continue de la puissance de propulsion entre la batterie et le moteur. En permettant des fréquences de commutation plus élevées et des pertes de commutation plus faibles, le GaN améliore le rendement de conversion tout en réduisant le nombre, la taille et le poids des composants associés. Dans l'OBC et le convertisseur CC-CC, le fonctionnement à haute fréquence du GaN permet aux concepteurs de réduire la taille des composants magnétiques et d'améliorer la densité de puissance, tout en réduisant les pertes de conversion. Au niveau du véhicule, les avantages vont au-delà de l'efficacité des semi-conducteurs et incluent des réductions de masse, de volume des composants et des besoins en refroidissement.
2. Comment les faibles pertes de commutation et de conduction du GaN se traduisent-elles par des économies d'énergie lors de cycles de conduite réels ?
Les avantages du GaN en termes d'efficacité sont particulièrement pertinents en conditions de conduite réelles, où l'électronique de puissance fonctionne rarement à un seul point de fonctionnement stable. En effet, les véhicules électriques subissent de fréquentes variations de charge lors des accélérations, des phases de croisière, du freinage régénératif et de l'utilisation de l'alimentation auxiliaire. Les dispositifs GaN réduisent les pertes de commutation grâce à leur faible charge de grille et à leur rapidité de commutation, tandis que les faibles valeurs de RDS(on) contribuent à minimiser les pertes par conduction. De plus, les transistors à haute mobilité électronique (HEMT) en GaN évitent une grande partie des pertes par récupération inverse associées aux dispositifs en silicium conventionnels. Sur un cycle de conduite complet, ces réductions signifient qu'une moindre quantité d'énergie de la batterie est dissipée sous forme de chaleur au sein de l'électronique de puissance, ce qui permet d'utiliser une plus grande proportion de l'énergie stockée pour la propulsion et d'augmenter l'autonomie d'une batterie donnée.
3. Comment la fréquence de commutation plus élevée du GaN influe-t-elle sur la taille et le poids des composants passifs ?
L’un des principaux avantages du GaN, au niveau système, réside dans sa capacité à fonctionner à des fréquences de commutation bien supérieures à celles des technologies silicium classiques. Alors que les IGBT en silicium commutent généralement autour de 8 à 12 kHz et les dispositifs en carbure de silicium jusqu’à environ 250 kHz, les dispositifs GaN peuvent commuter à des fréquences proches de 1 MHz. Cette fréquence plus élevée permet aux ingénieurs d’obtenir les mêmes performances de filtrage et de stockage d’énergie avec des inductances, des transformateurs et autres composants magnétiques nettement plus petits. Les réductions de taille et de poids qui en résultent peuvent avoir un impact significatif sur l’efficacité des véhicules, car une électronique de puissance plus légère contribue directement à réduire la masse totale du véhicule et à améliorer la flexibilité de conception.
4. À partir de quel moment l'augmentation de la fréquence de commutation commence-t-elle à réduire le gain d'efficacité global ?
Une fréquence de commutation plus élevée n'est pas systématiquement avantageuse dans toutes les applications. Si une fréquence plus élevée permet l'utilisation de composants passifs plus petits, elle accroît également les pertes liées à la commutation, la consommation d'énergie pour la commande de grille et les problèmes d'interférences électromagnétiques. À un certain point, les pertes supplémentaires associées à une fréquence de commutation plus élevée commencent à annuler les gains obtenus grâce à la réduction de la taille des composants magnétiques et à l'augmentation de la densité de puissance. Par conséquent, la fréquence de fonctionnement optimale dépend de l'application spécifique et doit être évaluée au niveau du système. Les ingénieurs recherchent généralement un équilibre entre l'efficacité, les performances thermiques, la compatibilité électromagnétique et les exigences de conception, plutôt que de simplement maximiser la fréquence de commutation.
5. Comment le GaN peut-il réduire les besoins en gestion thermique au niveau du véhicule ?
Les dispositifs GaN générant moins de chaleur lors de la conversion de puissance, ils permettent de réduire considérablement les besoins en gestion thermique dans l’ensemble du véhicule. La réduction des pertes des semi-conducteurs implique une moindre dissipation de chaleur des onduleurs, chargeurs et convertisseurs CC-CC, ce qui permet aux concepteurs de réduire la taille des dissipateurs thermiques et autres composants de refroidissement. Des températures de fonctionnement plus basses améliorent également la fiabilité et prolongent la durée de vie des composants en réduisant les contraintes thermiques, ces derniers fonctionnant alors dans leurs plages de fonctionnement nominales. Au niveau du véhicule, chaque watt de chaleur non dissipé se traduit par une charge de travail réduite pour le système de refroidissement et une consommation d’énergie parasite moindre, avec des avantages qui dépassent largement le cadre du semi-conducteur de puissance lui-même.
6. Comment le GaN influence-t-il l'utilisation de la batterie ou l'autonomie en conditions réelles d'utilisation ?
Le GaN n'augmente pas la capacité de la batterie, mais il améliore la proportion d'énergie stockée qui parvient aux roues motrices. Une conversion de puissance plus efficace dans l'onduleur de traction réduit les pertes de propulsion, tandis que les améliorations apportées à la recharge embarquée et à la conversion de l'énergie auxiliaire minimisent les pertes d'énergie dans le reste du véhicule. La réduction des besoins en refroidissement, liée à une moindre production de chaleur, peut encore diminuer la consommation d'énergie auxiliaire. De plus, des composants électroniques de puissance plus petits et plus légers, permettant un fonctionnement à plus haute fréquence, contribuent à une réduction globale de la masse du véhicule. Ensemble, ces effets améliorent l'utilisation de la batterie et peuvent se traduire par des gains d'autonomie mesurables sans augmenter la taille de la batterie — un résultat très avantageux pour les constructeurs automobiles.
7. Quels paramètres système les ingénieurs doivent-ils utiliser pour évaluer les avantages du GaN au-delà du rendement maximal des composants dans des conditions de fonctionnement typiques ?
Évaluer le GaN uniquement sur la base du rendement maximal des dispositifs risque de négliger nombre de ses avantages les plus importants au niveau du véhicule. Les ingénieurs devraient plutôt se concentrer sur des indicateurs reflétant les performances dans des conditions de fonctionnement représentatives. Il s’agit notamment des pertes d’énergie totales sur des cycles de conduite standardisés, du rendement batterie-roue, de la consommation d’énergie du véhicule exprimée en Wh/km et du rendement de charge sur toute la plage de fonctionnement du chargeur embarqué (OBC). Les indicateurs thermiques, tels que la production de chaleur totale et la consommation d’énergie du système de refroidissement, sont également importants, de même que les mesures de densité de puissance, notamment les kW par litre et les kW par kilogramme. Ces indicateurs plus complets offrent une vision plus précise de l’impact du GaN sur le rendement global du véhicule, sa conception et les performances du système.
8. À mesure que les dispositifs GaN gagnent en maturité, quelles améliorations futures de l'efficacité au niveau du véhicule pourraient être envisagées, difficiles à réaliser avec les architectures d'alimentation actuelles des véhicules électriques ?
La maturation de la technologie GaN pourrait avoir un impact majeur en permettant des approches entièrement nouvelles en matière d'architecture d'électronique de puissance, au-delà de la simple amélioration des conceptions existantes. Un fonctionnement à des fréquences plus élevées pourrait conduire à des onduleurs de traction, des chargeurs embarqués et des convertisseurs CC-CC beaucoup plus petits et plus légers, tout en facilitant des architectures d'alimentation zonales plus distribuées et plus efficaces. Les progrès continus en matière de performances thermiques pourraient permettre de réduire encore la complexité et le poids des systèmes de refroidissement. La capacité à faire fonctionner un grand nombre de dispositifs en parallèle pourrait également permettre la conception d'onduleurs de plus forte puissance sans sacrifier l'efficacité. En définitive, les futures améliorations au niveau du véhicule proviendront probablement de la combinaison d'une efficacité accrue avec une masse réduite, une densité de puissance plus élevée et des architectures électriques plus intégrées — des avantages difficiles à obtenir avec les approches conventionnelles actuelles à base de silicium.
Auteur : Daniel Murphy, directeur principal de la gestion des produits - https://www.camgandevices.com
