Las tecnologías EasyPulse y TrueArb garantizan una generación de señales precisa y con bajo jitter, mientras que la secuenciación integrada mejora los escenarios de prueba complejos. Incorpora pantalla táctil capacitiva de 7 pulgadas e interfaz intuitiva.
La serie SDG3000X integra las tecnologías EasyPulse y TrueArb para superar las limitaciones de la generación de formas de onda tradicional basada en DDS. EasyPulse está optimizado para generar señales de pulso de alta precisión, produciendo pulsos de 8 ns con flancos estables y rápidos, incluso cuando cambian las frecuencias. Esto lo hace ideal para aplicaciones como pruebas de radar, validación de electrónica de potencia y caracterización de circuitos con tiempos críticos, donde es esencial un control fiable de los flancos y ajustes precisos de la anchura del pulso. TrueArb admite la generación de formas de onda punto por punto en un rango de muestreo de 10 mSa/s a 600 MSa/s, lo que garantiza la integridad de la forma de onda con una fluctuación ultrabaja y una gran linealidad. Con una THD inferior al 0,075 %, proporciona la fidelidad necesaria para escenarios exigentes.
Con 196 formas de onda arbitrarias integradas y hasta 40 Mpts de memoria por canal, el SDG3000X puede almacenar y reproducir con precisión señales complejas para escenarios de prueba exigentes. Su modo de secuencia flexible permite a los usuarios definir el orden de reproducción y el número de bucles para cada segmento de forma de onda, lo que lo hace ideal para pruebas personalizadas y repetitivas. El SDG3000X también admite salida PRBS de hasta 120 Mbps, generación de señales IQ de banda base e IF con velocidades de símbolo de 250 kSymb/s a 50 MSymb/s, y una amplia gama de tipos de modulación, incluyendo AM, DSB-SC, FM, PM, FSK, ASK, PSK y PWM. Con los modos Sweep y Burst incorporados, ofrece una compatibilidad completa con una gran variedad de aplicaciones que aparecen en laboratorios educativos y proyectos de I+D, hasta pruebas industriales de dispositivos de potencia y sistemas de comunicación.
Con el seguimiento de canales y la sincronización de fase, los usuarios pueden controlar con precisión la anchura de los pulsos y los intervalos de tiempo para replicar con exactitud eventos de conmutación realistas. En combinación con el control remoto a través de USB/LAN y la sincronización del osciloscopio, el SDG3000X simplifica el desarrollo de configuraciones de prueba automatizadas y ayuda a mejorar tanto la eficiencia de las pruebas como la fiabilidad de los datos medidos.

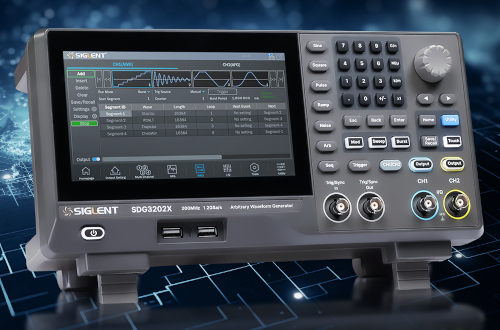

Equipado con una pantalla táctil de 7 pulgadas, el SDG3000X ofrece ajustes de parámetros intuitivos y visualización de señales en tiempo real. Admite la importación de scripts MATLAB y Python, así como la conexión con osciloscopios para la calibración automatizada. Un contador de frecuencia de alta precisión integrado, múltiples interfaces de comunicación, incluyendo LAN, USB y GPIB, y el servidor web integrado proporcionan un fácil acceso remoto y permiten la sincronización entre múltiples dispositivos, lo que agiliza los flujos de trabajo y mejora la productividad.
