lo que permite, por ejemplo, que los modelos locales creados a partir de un pequeño conjunto de simulaciones SPICE aceleren drásticamente la verificación, al tiempo que mantienen una precisión cercana a la de SPICE. Al mismo tiempo, los principales proveedores de EDA se están asociando con empresas de hardware como NVIDIA para acelerar mediante GPU los algoritmos centrales, lo que permite alcanzar un rendimiento mucho mayor en simulación, exploración de diseños, análisis de cobertura y OPC. Abordar el segundo imperativo de la productividad en ingeniería exige un tipo de solución de IA fundamentalmente diferente.
Para agilizar el trabajo de los ingenieros, los copilotos generativos de IA para EDA fueron la primera respuesta del sector, pero ya no son suficientes. A medida que se aceleran la complejidad del diseño y la fragmentación de las herramientas, los scripts manuales y las soluciones puntuales aisladas no logran escalar. Los ingenieros necesitan algo más que un chatbot; necesitan sistemas autónomos capaces de razonar de forma inteligente, ejecutar procesos de varios pasos y adaptarse en tiempo real a diversas herramientas de EDA. Esta es la promesa de la automatización basada en agentes: una capa de orquestación unificada que ofrece una toma de decisiones a nivel de experto a lo largo de todo el ciclo de vida del diseño. Sin embargo, para hacerla realidad es necesario superar obstáculos específicos del ámbito que los marcos genéricos de IA simplemente no están preparados para abordar.
Cinco retos fundamentales de la complejidad del EDA
Los modelos de IA genéricos y listos para usar tienen dificultades con el diseño de chips porque el sector se basa en unos fundamentos altamente especializados. Cualquier solución debe abarcar de forma fluida todo el flujo de trabajo de principio a fin —desde el concepto inicial hasta la aprobación para la fabricación— automatizando tareas críticas en el diseño inicial, la verificación, la implementación física, la aprobación de la placa de circuito impreso (PCB) y la preparación para la fabricación, a fin de servir como una verdadera capa de inteligencia unificada.
Para implementar de forma eficaz la IA basada en agentes en el EDA, los desarrolladores deben abordar cinco retos distintos:
Conocimientos especializados en diseño de chips: El diseño de chips se basa en metodologías basadas en la física que no están presentes en los datos de entrenamiento públicos. Los agentes genéricos carecen de los conocimientos específicos necesarios para configurar herramientas especializadas, orquestar secuencias o generar código de producción preciso.
Entornos EDA y flujos de datos rígidos: El EDA se basa en clústeres seguros y locales, en lugar de en marcos rápidos en la nube. Los agentes deben gestionar trabajos de verificación de larga duración, integrarse con programadores heredados (como LSF) y manejar conjuntos de datos a escala de terabytes in situ.
Escalabilidad en flujos de trabajo fragmentados: El vasto ecosistema de herramientas EDA puede desbordar fácilmente a la IA estándar, lo que conduce a la «saturación del contexto» y a alucinaciones. Una capa de orquestación unificada es esencial para la ejecución determinista en cadenas de herramientas en expansión. Es fundamental tener en cuenta que, dado que los flujos de trabajo de EDA son intrínsecamente multivendor y no pueden limitarse a un ecosistema específico, los agentes de IA requieren una gran flexibilidad para operar sin problemas en diversos conjuntos de herramientas.
Modalidades opacas de EDA: Los datos de EDA incluyen formatos binarios densos y bases de datos opacas. Los agentes necesitan analizadores sintácticos específicos del dominio para extraer información útil de artefactos complejos como formas de onda y listas de redes.
Seguridad empresarial integrada: Para proteger la propiedad intelectual sensible, los agentes deben operar en entornos altamente seguros. Esto requiere controles de acceso basados en roles (RBAC) robustos, entornos aislados (sandboxing) estrictos, registros de auditoría exhaustivos y puntos de control con intervención humana.
La solución: el sistema Fuse EDA AI y el agente Fuse EDA AI de Siemens
Para abordar estos cuellos de botella tan específicos del sector, Siemens ha presentado el sistema Fuse™ EDA AI y el agente Fuse™ EDA AI. Este sistema transforma de forma radical el diseño de chips y placas de circuito impreso (PCB) al integrar capacidades de IA generativa y basada en agentes en toda la cartera completa de Siemens EDA. A través de una interfaz de lenguaje natural sensible al contexto, coordina de forma inteligente flujos de trabajo complejos que abarcan múltiples herramientas, desde el concepto inicial hasta la aprobación para la fabricación, lo que aumenta la productividad de la ingeniería y la calidad del diseño.
La arquitectura está diseñada específicamente para la ingeniería de semiconductores. En su núcleo se encuentra un lago de datos EDA centralizado y multimodal que utiliza analizadores sintácticos especializados para romper los silos de equipos y herramientas, garantizando que cada flujo de trabajo opere a partir de una única fuente de verdad. Sobre este se superpone un marco RAG avanzado, entrenado con las herramientas y metodologías de Siemens EDA, lo que permite al sistema responder con precisión —en lugar de con aproximaciones— a consultas complejas específicas del dominio. El sistema es además independiente del modelo y de diseño abierto: es compatible con múltiples modelos de lenguaje grande (LLM) y se integra a la perfección con herramientas de terceros, lo que refleja la realidad de que los entornos EDA de producción son, por naturaleza, multiproveedor. La seguridad y la flexibilidad de implementación están integradas desde el principio, con soporte tanto para entornos locales como en la nube, RBAC nativo y registros de auditoría exhaustivos que protegen la propiedad intelectual en cada capa.

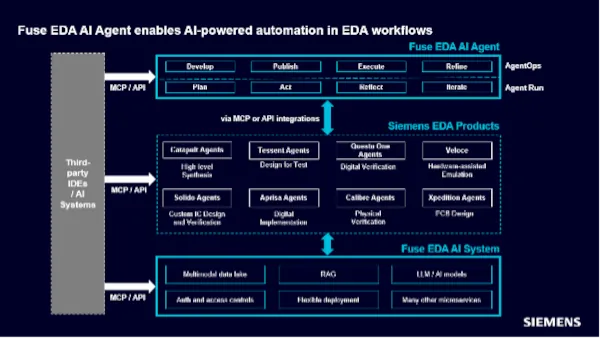

(Fuente: Siemens Digital Industries Software)
El Fuse EDA AI Agent aúna todas estas capacidades y ofrece una automatización de extremo a extremo mediante la planificación, la coordinación y la ejecución de flujos de trabajo a lo largo de todo el ciclo de diseño de sistemas de semiconductores y placas de circuito impreso (PCB). Esto se complementa con la automatización de herramientas impulsada por IA y la depuración en lenguaje natural, lo que permite a los ingenieros expresar su intención en lenguaje sencillo y que el sistema la traduzca en acciones precisas y ejecutables. El Fuse EDA AI Agent también resuelve los problemas de escalabilidad al centralizar la detección de herramientas dentro de una capa operativa unificada, lo que evita de forma eficaz la saturación del contexto a medida que se amplían los flujos de trabajo. En última instancia, esto crea un sistema que va más allá de la asistencia básica, ya que opera de forma autónoma y fiable en nombre de los ingenieros a escala empresarial.
El Fuse EDA AI Agent se basa en una filosofía altamente modular: cada subflujo del flujo de trabajo EDA más amplio se automatiza al detalle. Esto se logra mediante una combinación del Protocolo de Contexto de Modelo (MCP) para ejecutar herramientas EDA, las «habilidades del agente» —guías de actuación ejecutables que codifican los conocimientos especializados del ámbito para secuenciar y configurar adecuadamente las herramientas con validación y medidas de seguridad integradas— y analizadores sintácticos EDA especializados dentro del sistema Fuse EDA AI para extraer el contexto preciso de formatos de datos EDA complejos (por ejemplo, LEF/DEF, GDSII). Una vez desarrollados cientos de estos subflujos automatizados, pueden encadenarse para construir flujos de trabajo completos y con múltiples herramientas que abarquen todo el ciclo de vida del EDA. Es muy similar a utilizar piezas individuales de Lego para construir estructuras modulares cada vez más grandes.
(Fuente: Siemens Digital Industries Software)
El futuro: una nueva era de la automatización EDA
La introducción de soluciones como el Fuse EDA AI Agent marca el inicio de un cambio fundamental en la forma de llevar a cabo el diseño de semiconductores y placas de circuito impreso (PCB). Los agentes de IA actuales ya se encargan de flujos de trabajo específicos y repetitivos, lo que aumenta la productividad mientras los ingenieros mantienen el control de las decisiones de mayor nivel. Pero esto es solo el punto de partida.

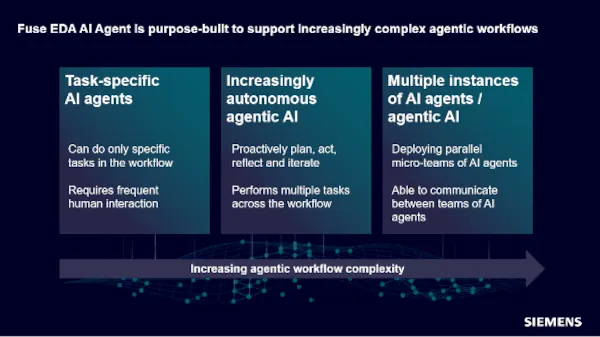

A medida que los agentes de IA ganen en capacidad, pasarán de ser ejecutores reactivos de tareas a convertirse en asistentes de diseño proactivos, gestionando de forma autónoma fases completas del EDA, razonando sobre compensaciones complejas y autocorregiéndose sin intervención manual. Mirando más allá, la inteligencia colectiva a gran escala redefinirá lo que es posible: el papel del ingeniero pasará de la ejecución de tareas a la supervisión estratégica, coordinando a cientos de agentes paralelos que optimizan simultáneamente el consumo, el rendimiento y el área a una escala que ningún equipo humano podría igualar por sí solo.
(Fuente: Siemens Digital Industries Software)
El diseño de semiconductores y placas de circuito impreso (PCB) se encuentra en un punto de inflexión. El paso de los copilotos a los agentes autónomos no es una perspectiva lejana: ya está en marcha. En los próximos años, los sistemas de IA multiagente transformarán radicalmente el ciclo de vida del diseño, acortando los plazos, democratizando los conocimientos especializados y abriendo las puertas a niveles de innovación paralela que antes eran imposibles. Las arquitecturas que se están construyendo hoy en día están sentando las bases fundamentales para este futuro autónomo del EDA.
Descubre Fuse™ EDA AI Agent para iniciar tu viaje hacia el EDA impulsado por la IA.
Autor: Niranjan Sitapure, director central de productos de IA, Siemens EDA
Niranjan Sitapure, doctor en Ingeniería, es el director central de productos de IA en Siemens EDA. Supervisa la planificación estratégica, el desarrollo, las iniciativas estratégicas de IA y el marketing de productos para la cartera de IA de Siemens EDA. Con un doctorado en Ingeniería por la Universidad de Texas A&M, Niranjan cuenta con una amplia experiencia en tecnologías avanzadas de IA y aprendizaje automático, incluyendo transformadores de series temporales, modelos de lenguaje a gran escala (LLM) y gemelos digitales para aplicaciones de ingeniería. Anteriormente, Niranjan fue consultor en Bain & Company, donde asesoró a clientes de la lista Fortune 500 y de capital riesgo sobre estrategias de digitalización, rediseño de modelos operativos y diligencia debida.
