Dieser Artikel untersucht den Energiebedarf dieser Systeme, hebt die Bedeutung von DC/DC-Wandlern in medizinischer Qualität hervor und stellt die P-DUKE MPU01-Serie vor, die in Spanien und Portugal von Electrónica OLFER vertrieben wird. Dabei werden ihre einzigartigen Merkmale und ihr Beitrag zur Systemleistung betont.
Energiebedarf in medizinischen Geräten

1. Elektrokardiographen.
Elektrokardiographen überwachen die elektrische Aktivität des Herzens und erfordern daher eine präzise Signalverarbeitung und geringes Rauschen. Typische Leistungsanforderungen dieser Geräte sind:
• Analoge Eingangsschaltungen: Benötigen rauscharme ±5-V- oder ±12-V-Netzteile für Verstärker und Filter.
• Digitale Verarbeitungseinheiten: Arbeiten mit 3,3 V oder 5 V für Mikrocontroller und Datenprozessoren.
• Anzeige und Benutzeroberfläche: Benötigen typischerweise 12 V oder 24 V für Hintergrundbeleuchtung oder Touchscreens.
• Der Stromverbrauch variiert, analoge Schaltungen erfordern jedoch eine hohe Stabilität, um Signalverzerrungen zu vermeiden.

2. Endoskope.
Endoskopische Systeme integrieren Bildgebungs-, Beleuchtungs- und Steuerungskomponenten:
• Kameramodule: Benötigen 3,3 V oder 5 V für Bildsensoren.
• Beleuchtungssysteme: Verwenden 12 V oder mehr für LED- oder Glasfaserlichtquellen.
• Motorsteuerungen: Arbeiten mit 24 V für präzise Endoskopbewegungen.
• Diese Systeme benötigen isolierte Netzteile, um zu verhindern, dass Leckströme den Patienten erreichen.

3. Blutanalysegeräte
Blutanalysegeräte führen chemische und biologische Tests mithilfe komplexer Subsysteme durch:
• Messschaltungen: Benötigen ±12 V oder ±15 V für Verstärker und Präzisionssensoren.
• Mikrocontroller und Kommunikationsmodule: Arbeiten typischerweise mit 3,3 V oder 5 V.
• Pumpen und Aktuatoren: Verwenden 24 V für die Flüssigkeitsförderung.
• Eine zuverlässige Stromversorgung ist unerlässlich, um genaue Testergebnisse unter verschiedenen Lastbedingungen zu gewährleisten.

Warum medizinische DC/DC-Wandler verwenden?
Medizinische DC/DC-Wandler sind in diesen Geräten aus folgenden Gründen unerlässlich:
1. Patientensicherheit: Medizinische Wandler erfüllen strenge Sicherheitsstandards (z. B. IEC 60601-1) mit verstärkter Isolierung, geringem Leckstrom und hoher Isolationsspannung. Dies verhindert gefährliche Stromschläge für Patienten und Anwender.
2. Elektromagnetische Verträglichkeit (EMV): Diese Wandler minimieren elektromagnetische Störungen (EMI) und gewährleisten so, dass das Gerät weder andere medizinische Geräte beeinträchtigt noch externen Störungen ausgesetzt ist.
3. Isolationsanforderungen: Unterschiedliche Spannungsbereiche in medizinischen Geräten müssen elektrisch isoliert sein, um Signalüberlagerungen zu vermeiden und die Patientensicherheit zu gewährleisten.
4. Einhaltung gesetzlicher Vorschriften: Medizinische Geräte müssen globalen Standards entsprechen. Die Verwendung zertifizierter medizinischer Wandler vereinfacht den Zertifizierungsprozess.
5. Höhere Zuverlässigkeit: Medizinische Wandler sind für den Dauerbetrieb in kritischen Umgebungen ausgelegt und bieten unter wechselnden Lasten eine gleichbleibende Leistung.

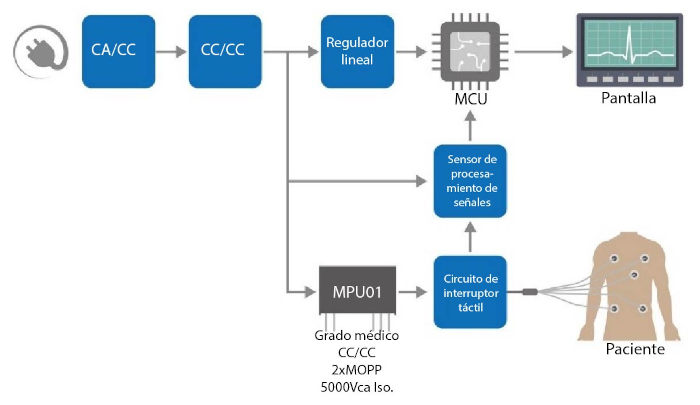

EKG-Diagramm
EKG-Diagramm


Wie fortschrittliche DC/DC-Wandler die Zuverlässigkeit medizinischer Geräte verbessern:
1. Optimierte Spannungsregelung:
Eine präzise Spannungsregelung gewährleistet eine stabile Ausgangsspannung auch bei Schwankungen der Eingangsspannung oder variierenden Lasten. Beispielsweise kann eine unzureichende Regelung bei Elektrokardiographen Signale mit geringer Amplitude verzerren und zu Fehldiagnosen führen. Eine optimierte Spannungsregelung verbessert die Signalintegrität in allen medizinischen Geräten.
2. Kurzschlussschutz am Ausgang:
Der Kurzschlussschutz verhindert Schäden am Wandler und den angeschlossenen Schaltungen im Fehlerfall. In kritischen Systemen wie Blutanalysegeräten gewährleistet diese Funktion einen unterbrechungsfreien Betrieb, indem sie Fehler isoliert, ohne das Gesamtsystem zu beeinträchtigen.
3. Erhöhte Systemzuverlässigkeit:
Funktionen wie thermische Abschaltung, Überstromschutz und geringe Restwelligkeit tragen zur Langlebigkeit und Zuverlässigkeit medizinischer Geräte bei. Dies reduziert die Wartungskosten und erhöht die Patientensicherheit durch Minimierung von Geräteausfallzeiten. Die P-DUKE MPU01-Serie ist eine leistungsstarke Stromversorgungslösung, die speziell für medizinische Anwendungen entwickelt wurde.
Die im Katalog von OLFER Electronics enthaltene MPU01-Serie wurde speziell für medizinische Anwendungen entwickelt und bietet hohe Sicherheit, Zuverlässigkeit und Effizienz, um den vielfältigen Anforderungen moderner Medizinprodukte gerecht zu werden.



MPU01-Serie

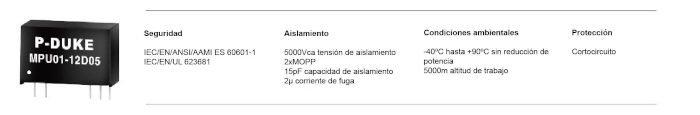

Die MPU01-Serie unterstützt Eingangsspannungen von 5 V, 12 V, 15 V und 24 V DC und ermöglicht so die nahtlose Integration in diverse medizinische Geräte. Ihre herausragende Isolationsleistung garantiert Patientensicherheit mit einer Isolationsspannung von bis zu 5 kV AC und der Einhaltung der 8-mm-Kriechstrecke gemäß IEC 60601-1. Die verstärkte 2xMOPP-Isolation sorgt für zusätzliche Sicherheit.
Um das Risiko eines Stromschlags zu minimieren, ist die MPU01-Serie mit einem extrem niedrigen Leckstrom (>10 µA) ausgestattet und eignet sich daher ideal für medizinische Geräte mit direktem Patientenkontakt, wie z. B. Elektrokardiographen. Darüber hinaus bietet die Serie verschiedene Ausgangsspannungen (3,3 V, 5 V, 12 V, 15 V, ±5 V, ±12 V und ±15 V DC) und erfüllt damit unterschiedliche Spannungsanforderungen. Dies vereinfacht die Stromverteilung in medizinischen Systemen.
Die MPU01-Serie zeichnet sich außerdem durch eine extrem niedrige Isolationskapazität von nur 15 pF aus, wodurch Rauschen deutlich reduziert und die elektromagnetische Verträglichkeit optimiert wird. Dies ist ideal für Geräte wie Endoskope, die eine hohe Signalintegrität erfordern. Darüber hinaus ermöglicht das kompakte SIP-9-Design die Integration in beengte medizinische Geräte.
Kurz gesagt: Die P-DUKE MPU01-Serie ist dank ihrer Sicherheit, der vielfältigen Ausgangsoptionen und der fortschrittlichen technischen Spezifikationen eine umfassende Lösung für medizinische Stromversorgungsanwendungen und erfüllt die stetig wachsenden Anforderungen der Branche.


Hauptmerkmale der MPU01-Serie


Hauptmerkmale der MPU01-
Serie: Die MPU01-Serie zeichnet sich durch ihre Kombination aus hoher Isolationsspannung, extrem niedrigem Leckstrom und kompakter Bauweise aus. Diese Eigenschaften machen sie zur idealen Wahl für medizinische Anwendungen, bei denen Sicherheit, Zuverlässigkeit und Platzersparnis höchste Priorität haben.
1. Sicherheitsstandards:
Die MPU01 erfüllt die Normen IEC/EN/UL 60601-1 für Medizinprodukte und gewährleistet so weltweite Akzeptanz und vereinfachte Zulassungsverfahren.
2. Hohe Effizienz:
Mit einem Wirkungsgrad von über 85 % minimiert die MPU01 Leistungsverluste und Wärmeentwicklung und trägt so zur Gesamteffizienz und Zuverlässigkeit des Systems bei.
3. Wettbewerbsvorteil:
Obwohl viele Wettbewerber ähnliche Produkte anbieten, bietet die einzigartige Kombination aus niedrigem Leckstrom, hoher Isolationsspannung und kompakter Bauweise der MPU01 einen unübertroffenen Mehrwert in kritischen Anwendungen.
Bedeutung der MPU01 in medizinischen Systemen:
Die MPU01-Serie verbessert die Systemleistung, indem sie zentrale Herausforderungen im Design medizinischer Geräte adressiert:
• Die hohe Isolationsspannung und der niedrige Leckstrom gewährleisten die Patientensicherheit bei Anwendungen mit direktem Patientenkontakt.
• Der breite Eingangsspannungsbereich vereinfacht die Stromversorgungsentwicklung in unterschiedlichen geografischen Umgebungen.
• Fortschrittliche Funktionen wie Kurzschlussschutz und geringe Restwelligkeit verbessern die Zuverlässigkeit und Signalintegrität in empfindlichen Schaltungen.
Durch die Integration des MPU01 in Elektrokardiographen, Endoskope oder Blutanalysegeräte erzielen Hersteller höchste Leistung bei gleichzeitiger Einhaltung strenger regulatorischer Anforderungen.
Zukunftssichere Medizinprodukte mit sicheren und zertifizierten Stromversorgungslösungen:
Medizinprodukte benötigen hochzuverlässige Stromversorgungslösungen, die Sicherheit, Genauigkeit und Effizienz priorisieren. Der Einsatz von DC/DC-Wandlern in medizinischer Qualität ist entscheidend, um diese Anforderungen zu erfüllen und gleichzeitig globale Standards einzuhalten. Die P-DUKE MPU01-Serie steht dank ihrer fortschrittlichen Funktionen, des kompakten Designs und der robusten Sicherheitsmaßnahmen für herausragende medizinische Stromversorgung. Durch die Integration des MPU01 in ihre Designs gewährleisten Hersteller höchste Leistung und Sicherheit für lebensrettende Anwendungen.

Autor: P-DUKE, Technische Abteilung
