RCX-Studio 2020 permet la conception d'équipements, la formation, la création de programmes, le débogage et bien plus encore, directement à l'écran, même lorsque les robots ne sont pas connectés. Ceci accélère considérablement la configuration des systèmes robotiques et réduit davantage la charge de travail de l'opérateur.
Logiciel de support pour contrôleur RCX-Studio 2020, faisant partie de la série RCX3 (exemple d'image de l'écran de fonctionnement - image d'en-tête)
■ Principales caractéristiques de RCX-Studio 2020
1) Fonction de simulation 3D
: Affiche les robots et les périphériques en 3D, simulant leur fonctionnement sur votre ordinateur. Cette fonction permet de travailler sur la conception, l’entraînement et le débogage des robots, même non connectés, en vérifiant à l’écran les interférences entre les robots et les périphériques avant la mise en marche. L’évaluation préalable permet de prévenir les interférences avec les équipements de production des clients.
- Intégration CAO 3D : Compatible avec les formats STL, Wavefront OBJ, VRML 2.0 et STEP*
- Mouvement et entraînement
- Expression des périphériques et des pièces à usiner par des formes simples (primitives)
- Entraînement à l’aide des fonctionnalités des données CAO 3D*
- Visualisation de la trajectoire du robot
- Vérification des interférences entre les périphériques et les robots (gère également les situations où les pièces sont déplacées manuellement)
- Contrôle de plusieurs robots (jusqu’à quatre)
*Version Pro uniquement. Formats pris en charge : AP203, AP214
2) Fonction de modèle de programme (génération automatique d'exemples)
RCX-Studio 2020 intègre des modèles de programmes pour dix applications courantes. Ces modèles peuvent être générés automatiquement en suivant simplement les étapes de la commande d'utilisation. L'absence de saisie de commandes simplifie la création de programmes et réduit considérablement le temps de développement.
Applications compatibles :
- Prise et placement
- Palettisation
- Revêtement
- Modification des programmes d'exécution
- Suivi de convoyeur
- Sélection de palettes avec vision par IA
- Revêtement avec vision par IA
- Correction des écarts de prise de mesures
avec vision par IA - Correction des écarts de prise de mesures et de la position de placement avec vision par IA
- Correction des écarts de prise de mesures et de la position de placement (sans modèle maître)
3) Fonction de création de fenêtres personnalisées :
Il est facile de créer des interfaces utilisateur graphiques (GUI) similaires à celles des panneaux de commande. En se concentrant uniquement sur les fonctions nécessaires au fonctionnement, on évite les problèmes tels que la suppression ou l’écrasement de données suite à une mauvaise manipulation. Cela permet également de créer des écrans d’utilisation adaptés à l’équipement spécifique du client.
4) Autres fonctions existantes
- Fonction d'émulation :
vérifie le temps de fonctionnement à l'aide des mêmes données que les machines réelles.
- Fonction de suivi en temps réel :
les paramètres d'état du robot, tels que le facteur de charge de chaque axe et la vérification du positionnement, peuvent être surveillés en temps réel.
- Fonction de calcul du temps de cycle :
le temps de cycle de fonctionnement entre deux points peut être calculé rapidement.
- Fonction de comparaison de données :
la différence entre deux ensembles de données spécifiés peut être affichée visuellement.
Une comparaison directe avec les données en ligne est également possible, ce qui permet de réduire considérablement le temps de maintenance.

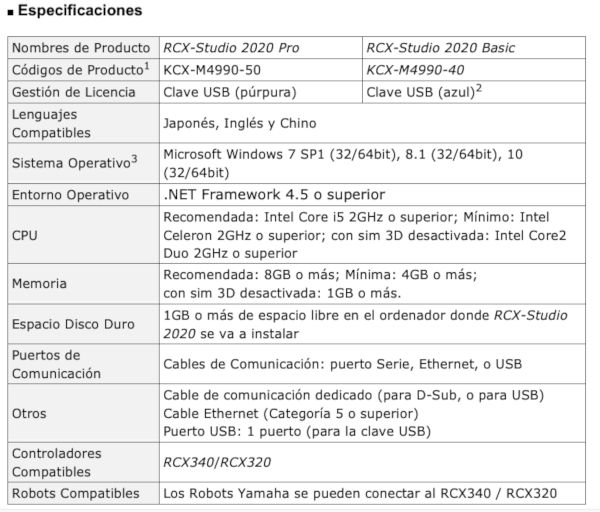

1 : Codes de produit des progiciels. Les deux progiciels peuvent être téléchargés depuis notre site web.
2 : Commun avec la version précédente de RCX-Studio Pro.
3 : Windows 7, Windows 8.1 et Windows 10 sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et dans d’autres pays. Les autres noms de sociétés ou de produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
