instrumentación científica y equipos de prueba automática (ATE). Estas aplicaciones exigen digitalizadores capaces de capturar y procesar grandes cantidades de datos con una gran precisión y una mínima latencia.

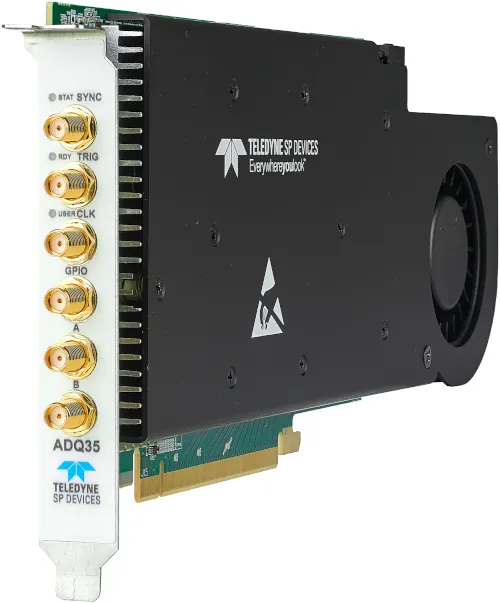

Para cumplir estos requisitos, el ADQ35 ofrece una velocidad de muestreo variable del orden de GSPS, procesamiento eficiente en tiempo real y transferencia de datos a alta velocidad, y a menudo se instala cerca del detector con el fin de mantener la integridad de la señal en entornos reducidos o sensibles al ruido.
Principales características técnicas
El ADQ35 puede muestrear en un canal doble a 5 GSPS o en un canal sencillo a 10 GSPS, en ambos casos con una resolución vertical de 12 bits. Su etapa de entrada analógica con acoplamiento de CC admite un ancho de banda de entrada de hasta 2,5 GHz con un rango de entrada de 0,5 Vpp, mientras que su memoria de 8 Gbyte permite ampliar la captura de datos.
Para aplicaciones de alto rendimiento, el streaming P2P a las GPU alcanza los 14 Gbyte/s para transferir datos en tiempo real.
Otras características como el offset de CC programable y su disponibilidad en formatos PCIe y USB 3.2 aseguran la integración flexible en el sistema. Opciones de firmware y FPGA El ADQ35 es compatible con diversos tipos de firmware de carácter específico para aplicaciones como adquisición de datos estándar, promediado de formas de onda, detección de pulsos y acondicionamiento de señal para SS?OCT.
Para los usuarios que requieran un procesamiento digital personalizado de señal en tiempo real, la FPGA abierta Kintex Ultrascale KU115 de AMD ofrece potentes recursos para implementar DSP a medida directamente en el digitalizador. Esto reduce la necesidad de posprocesamiento y permite tomar decisiones en tiempo real, lo cual supone resulta ventajoso para los OEM y los investigadores que desarrollan soluciones especializadas. Integración de OEM y versiones del producto Teledyne SP Devices suministra hardware y herramientas avanzadas de software que simplifican la integración al OEM, aceleran el desarrollo y reducen el coste total del sistema.
El ADQ35 está disponible con opciones de ampliación de la garantía y se integra por completo con el software Digitizer Studio para configuración y control. Tanto si está desarrollando un nuevo instrumento científico o actualizando una plataforma existente, el ADQ35 proporciona una base fiable y de alto rendimiento que acorta el plazo de comercialización y mejora las prestaciones del sistema.
