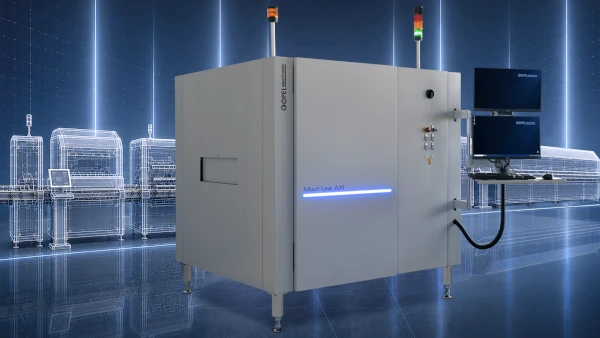

Desde el punto de vista técnico, el Multi Line AXI destaca como un sistema de rayos X 3D-CT planar de última generación, que ofrece la máxima resolución posible e imágenes transversales de una nitidez excepcional. Basado en la tecnología aspeCT, propiedad de la empresa, el sistema alcanza nuevos niveles de precisión y calidad de imagen en la inspección por rayos X. Mediante un detector de panel plano de alta resolución y alta velocidad, las imágenes detalladas se transforman en reconstrucciones 3D inteligentes e imágenes y modelos 3D volumétricos de la máxima calidad. Un innovador sistema de 7 ejes con control sincronizado garantiza la obtención de imágenes por TC a alta velocidad y sobre la marcha en el menor tiempo posible: En menos de 2 segundos, y con una resolución de vóxel de 8 µm, el Multi Line AXI ofrece imágenes de rayos X flexibles en 2D, 2,5D y 3D según sea necesario, utilizando tubos de rayos X de microfoco y en incrementos submicrométricos.
Además de su tecnología, el Multi Line AXI ha sido diseñado de forma coherente para ofrecer una amplia aplicabilidad, fiabilidad y un funcionamiento que requiere poco mantenimiento. Con un área de inspección de 810 x 535 mm, una altura máxima de los PCBA de 105 mm y una capacidad de transporte de hasta 25 kg en su sistema de transporte flexible, tanto los PCBA más pequeños como los grandes componentes de electrónica de potencia pueden inspeccionarse rápidamente y con una alta calidad constante. Gracias al uso de piezas procedentes exclusivamente de proveedores europeos y de componentes mecánicos de marcas alemanas, el sistema es extremadamente duradero y fiable. El concepto de plataforma del Multi Line AXI hace que las actualizaciones, ampliaciones y reparaciones sean rápidas y sencillas. Además, el sistema puede integrarse en cualquier entorno de fabricación o inspección, ya sea en línea, junto a la línea o de forma autónoma. Se integra a la perfección con el MES del fabricante y puede incorporarse a sistemas de trazabilidad.
Sin embargo, el rendimiento y la calidad de un sistema son solo la base: en el uso diario, un sistema AXI debe adaptarse a tareas de inspección específicas y ser fácil de manejar. El Multi Line AXI lo garantiza gracias a su integración en la interfaz de usuario de la plataforma de software PILOT, que también ha demostrado su eficacia en los sistemas AOI de GÖPEL. Los programas de inspección se generan automáticamente mediante «Magic Click» a partir de datos Gerber y de montaje u otros formatos CAD (ODB++, Process, etc.). Para una verificación fiable, la evaluación de APROBADO/RECHAZADO cuenta con el apoyo de asistentes inteligentes de IA. Esto transforma las imágenes detalladas de rayos X en resultados de inspección útiles, lo que garantiza la calidad y la seguridad del PCBA.
Los breves tiempos de programación y la evaluación exhaustiva de los resultados —incluido el cálculo preciso de huecos y la medición del porcentaje de llenado de THT—, combinados con el software y la inteligencia de inspección de GÖPEL electronic, hacen que el Multi Line AXI sea práctico y adecuado para el uso diario, intuitivo de manejar y personalizable
Al desarrollar el nuevo sistema de inspección por rayos X, GÖPEL electronic también abordó cuestiones sobre el futuro: ¿cómo queremos gestionar nuestros recursos? Como resultado, el Multi Line AXI se ha diseñado como una «máquina Lean & Green» centrada en la conservación de recursos, la eficiencia energética y la sostenibilidad. El fabricante ha prescindido de componentes neumáticos y de aire comprimido, lo que no solo simplifica la instalación y el funcionamiento, sino que también reduce los costes de mantenimiento y explotación. Con su diseño ligero —pesa tan solo 2,7 toneladas métricas y ocupa un espacio compacto de 1600 × 1660— este sistema de rayos X no requiere preparaciones estructurales especiales y puede instalarse de forma rápida y sencilla en cualquier entorno.
