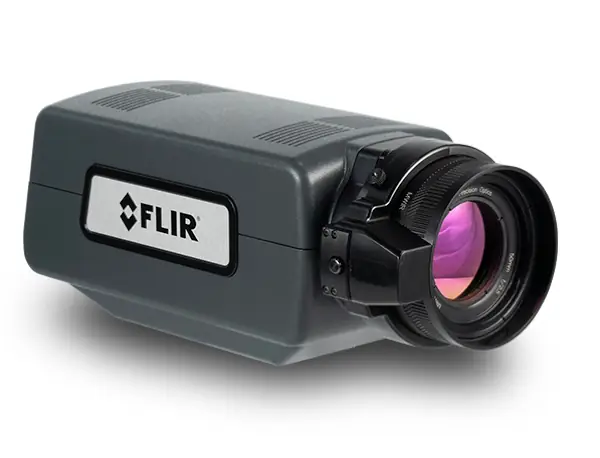

La telecamera mantiene il fattore di forma compatto della piattaforma A-Series A67xx, facilitandone l'integrazione in installazioni che già utilizzano apparecchiature di questa famiglia.
Secondo il produttore, la A8481 offre quattro volte più pixel rispetto alle telecamere A-Series con risoluzione VGA e conserva la compatibilità con l'ecosistema esistente di obiettivi, software e interfacce di integrazione.
La A8481 utilizza un rilevatore HOT MWIR SLS (Strained Layer Superlattice), una tecnologia di rilevamento a infrarossi progettata per applicazioni di termografia nella banda MWIR.
× 1024 pixel
offre un totale di 1.310.720 pixel, rispetto ai 307.200 pixel di un'immagine VGA convenzionale da 640 × 480.
Il produttore presenta questa differenza come un aumento di circa quattro volte del numero di pixel rispetto ai modelli VGA della stessa gamma.
La telecamera incorpora un pixel pitch di 8 µm, che deve essere considerato insieme alle caratteristiche dell'ottica selezionata per determinare il campo visivo e la risoluzione spaziale effettiva di ciascuna configurazione.
Sensibilità termica inferiore a 30 mK:
Teledyne FLIR specifica una sensibilità termica inferiore a 30 mK per il modello A8481. Questo valore descrive la capacità del sistema di distinguere piccole differenze nel segnale termico in specifiche condizioni di prova. La termocamera è progettata per acquisire dati radiometrici, che consentono l'analisi delle informazioni sulla temperatura associate all'immagine a infrarossi. Tuttavia, la sensibilità termica e la precisione di misurazione sono parametri differenti.
Fattore di forma compatto e compatibilità con la serie A:
uno degli obiettivi di progettazione dell'A8481 è quello di facilitare l'aggiornamento degli impianti che già utilizzano telecamere scientifiche FLIR della serie A. Il dispositivo mantiene il fattore di forma compatto associato alla piattaforma A67xx, consentendo l'utilizzo di componenti provenienti dall'ambiente di integrazione esistente. Secondo FLIR, questa compatibilità include l'ecosistema di ottiche di precisione, interfacce di montaggio, connettività e software FLIR Research Studio. Questa continuità può ridurre le modifiche necessarie quando si sostituisce una telecamera più vecchia con il nuovo modello.
le interfacce GigE Vision, GenICam e CoaXPress
, tecnologie utilizzate nei sistemi di acquisizione e controllo per telecamere industriali e scientifiche.
GigE Vision consente la trasmissione di immagini su reti Ethernet, mentre GenICam fornisce un framework standardizzato per la configurazione e il controllo dei dispositivi di imaging.
CoaXPress è un'interfaccia di acquisizione utilizzata in applicazioni che richiedono un trasferimento dati ad alta velocità. La telecamera integra anche funzioni di trigger e sincronizzazione per coordinare l'acquisizione delle immagini con altri strumenti o processi di test. Queste funzioni sono rilevanti negli esperimenti in cui i dati termici devono essere correlati con segnali elettrici, eventi meccanici o altre misurazioni.
Ruota portafiltri motorizzata a tre posizioni:
la A8481 è dotata di una ruota portafiltri motorizzata integrata a tre posizioni. Questo meccanismo consente diverse configurazioni di filtraggio ottico per adattare la termocamera a specifiche esigenze di misurazione. FLIR sottolinea che questa funzione può essere utilizzata per estendere gli intervalli di temperatura misurabili.
Compatibilità con obiettivi motorizzati, macro e per microscopio:

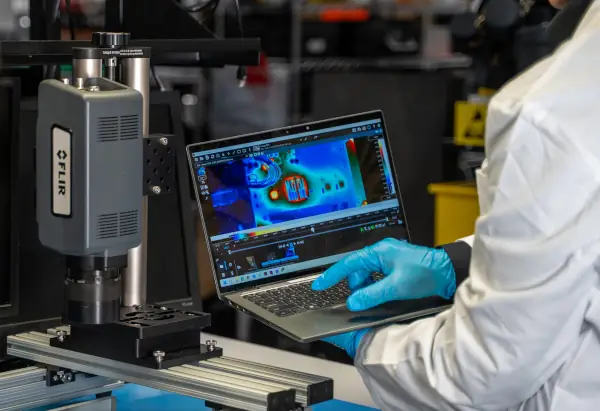

la fotocamera supporta diversi tipi di obiettivi, inclusi obiettivi motorizzati, a messa a fuoco manuale, macro e per microscopio. Questa versatilità consente di adattare il sistema a oggetti di diverse dimensioni e distanze di lavoro. Nelle applicazioni di analisi elettronica, ad esempio, un obiettivo per microscopio può essere utilizzato per osservare il comportamento termico di piccoli componenti.
Gli obiettivi macro e convenzionali consentono di effettuare misurazioni di assemblaggi elettronici, apparecchiature o elementi con superfici più ampie. La scelta dell'obiettivo influisce sul campo visivo, sulla risoluzione spaziale e sulle condizioni di misurazione.
Registrazione radiometrica con FLIR Research Studio:
la termocamera A8481 consente la registrazione radiometrica completa in formato .ATS utilizzando FLIR Research Studio Professional. Questo ambiente software è progettato per l'acquisizione, l'analisi e l'elaborazione di sequenze termiche, nonché per la generazione di report. La registrazione radiometrica permette di conservare le informazioni di misurazione associate alle immagini, anziché limitarsi a memorizzare una rappresentazione visiva della scena. Questa funzione è utile quando è necessario rivedere in seguito l'evoluzione termica di un componente o di un processo.
Acquisizione fino a 13.733 Hz nelle modalità di imaging a finestra:
l'A8481 supporta le modalità di imaging a finestra che possono raggiungere frequenze di acquisizione fino a 13.733 Hz. Queste modalità consentono di selezionare una regione del rivelatore per aumentare la frequenza di acquisizione. Questa funzione è pensata per lo studio di fenomeni termici rapidi, come alcuni processi di combustione, test di propulsione o eventi transitori nei componenti elettronici. È importante notare che 13.733 Hz non corrisponde necessariamente all'acquisizione di immagini complete da 1280 × 1024 pixel.
Applicazioni nella ricerca e nei test industriali:
Teledyne FLIR progetta la A8481 per applicazioni scientifiche e ingegneristiche che richiedono la registrazione e l'analisi delle distribuzioni di temperatura.
Queste applicazioni includono l'analisi termica di componenti elettronici, la ricerca sulle batterie, gli studi sulla combustione e i test di propulsione.
La telecamera è inoltre destinata ai controlli non distruttivi, alla caratterizzazione dei materiali e alla ricerca accademica.
La combinazione di risoluzione HD, acquisizione radiometrica e compatibilità con ottiche per microscopi consente la configurazione di sistemi di misurazione per oggetti di diverse dimensioni.
