A medida que crece la demanda de un control más sofisticado en los dispositivos alimentados por baterías, sigue aumentando la importancia de los sensores que detectan parámetros como la temperatura, la humedad, la vibración, la presión y el caudal, así como de los amplificadores operacionales utilizados para amplificar las señales de estos sensores. Al mismo tiempo, resulta necesaria una mayor miniaturización y ahorro de energía en las aplicaciones para hacer realidad una sociedad sostenible, lo que plantea exigencias similares también a los dispositivos individuales.

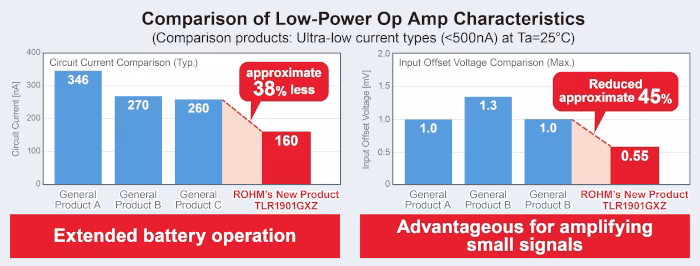

En respuesta a estas necesidades en constante evolución del mercado, ROHM ha perfeccionado sus tecnologías de proceso, encapsulado y su tecnología de circuito patentada Nano Energy™ para desarrollar un amplificador operacional que satisface tres requisitos clave: menor consumo de energía, mayor precisión y tamaño compacto. El recién desarrollado TLR1901GXZ logra así un tamaño ultracompacto de menos de 1 mm2 gracias a la adopción de un encapsulado WLCSP (Wafer Level Chip Scale Package) con un paso de bola fino de 0,35 mm, al tiempo que ofrece una baja corriente de funcionamiento líder en la industria de 160 nA (típ.). Esto no solo contribuye a un montaje de alta densidad en aplicaciones con limitaciones de espacio, sino también a prolongar considerablemente la duración de la batería.
Además, el TLR1901GXZ presenta una tensión de equilibrio de entrada excepcionalmente baja, de solo 0,55 mV (máx.), una de las mejores entre los amplificadores operacionales de corriente ultrabaja. Esto representa una reducción aproximada del 45 % en comparación con los productos típicos presentes en el mercado. Una deriva de temperatura de la tensión de equilibrio de entrada máxima de 7 µV/°C garantiza un funcionamiento de alta precisión en todo el rango de temperaturas de funcionamiento.
La flexibilidad de diseño puede mejorarse aún más combinando el amplificador operacional con las resistencias ultracompactas de uso general de ROHM, como la MCR004 (0402 métricas / 01005 pulgadas) y MCR006 (0603 métricas / 0201 pulgadas) para aplicaciones como el ajuste de ganancia. La gama de la serie MCR004 incluye el MCR004E -una opción respetuosa con el medio ambiente y totalmente libre de plomo diseñada para apoyar el desarrollo de diseños sostenibles. También se ofrecen placas adaptadoras con circuitos integrados de encapsulado SSOP5 para facilitar la evaluación inicial y las evaluaciones de sustitución.
En el futuro, ROHM seguirá intentando reducir aún más la potencia de los amplificadores operacionales mediante el avance de la miniaturización y de las tecnologías originales de consumo ultrabajo. Al mismo tiempo, estamos comprometidos con la mejora del rendimiento de los dispositivos reduciendo el ruido y el desajuste (offset), ampliando los rangos de tensión de alimentación y contribuyendo a resolver problemas sociales mediante un control más preciso de las aplicaciones.
Principales características del producto
Ejemplos de aplicación
• Dispositivos de consumo: dispositivos ponibles, dispositivos inteligentes, sensores de movimiento, etc.
• Equipos industriales: detectores de gas, alarmas contra incendios, registradores portátiles de instrumentos de medición, sensores medioambientales para IoT, etc.
Información de ventas en línea
Fecha de inicio de venta: Inmediata
Distribuidores en línea: DigiKey y Mouser
• N.º de pieza aplicable: TLR1901GXZ-E2

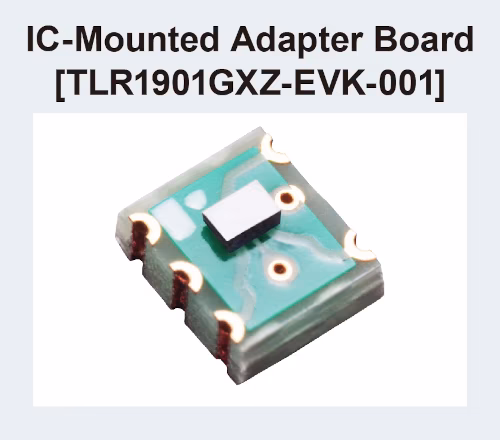

• Placa adaptadora montada sobre CI: TLR1901GXZ-EVK-001
¿Qué es la tecnología Nano Energy™?
Nano Energy™ se refiere a la tecnología patentada de consumo de corriente ultrabajo que consigue un consumo de corriente del orden de nanoamperios (nA) al combinar tecnologías analógicas avanzadas, que cubren el diseño de circuitos, la disposición y los procesos utilizando el sistema de producción integrado verticalmente de ROHM.
Esto contribuye no solo a ampliar el tiempo de funcionamiento de los dispositivos IoT y móviles que funcionan con batería, sino también a mejorar la eficiencia en equipos industriales y de automoción en los que el aumento del consumo de energía es problemático.
https://www.rohm.com/support/nano
Nano Energy™ es una marca comercial o marca registrada de ROHM Co., Ltd.
