Consta de un driver y un receptor, ambos pueden ser habilitados y deshabilitados independientemente, y cuando ambos están deshabilitados, el driver y el receptor emiten un estado de alta resistencia.
SCM3406ASA tiene sólo 1/8 de carga estándar, lo que permite hasta 256 nodos en un bus, haciéndolo adecuado para la transmisión de datos de hasta 10 Mbps. Además, el SCM3406ASA cuenta con protección a prueba de fallos y de cortocircuitos (limitación de corriente).
Aplicaciones
Se puede utilizar ampliamente en los campos de la automatización industrial, la automatización de edificios, el contador de electricidad inteligente, la interacción de señales a distancia, la transmisión, etc.
Circuito típico 1: topología de red semi-dúplex

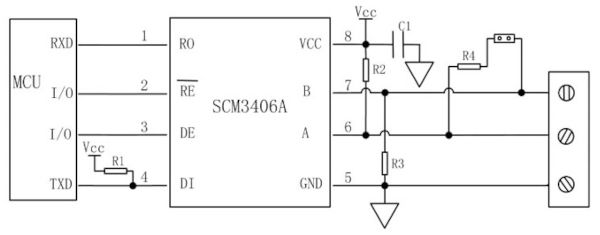

Circuito típico 2: Diseño típico de transceptor
Circuito típico 3: transceptor de protocolo RS485 que integra el aislamiento de la alimentación, el aislamiento de la señal, la comunicación RS485 y la protección del bus
MORNSUN tiene una solución bien adaptada para C.I. de entrada fija + C.I. 485 + C.I. de aislamiento digital + Transformador + Módulo de protección contra sobretensiones
Características
Amplio rango de alimentación de 3,0-5,5V.
Rango de temperatura de funcionamiento: -40℃ a +125℃.
ESD en el bus: 15 kV HBM.
El rango de tensión tolerante a fallos del bus es de -15V a +15V.
Velocidad de transmisión de hasta 10 Mbps en un entorno de ruido eléctrico.
Carga de 1/8 unidades: hasta 256 nodos en un bus.
Protección contra cortocircuitos del controlador.
Protección contra fallos de circuito abierto del receptor.
Fuerte resistencia al ruido.
