Les nouveaux connecteurs réduisent la surface de montage sur le circuit imprimé (PCB) d'environ 40 % par rapport à la série SWJ précédente de Murata. Utilisés avec les sondes spécifiques, les connecteurs de la série SWL réduisent l'encombrement total sur le PCB, zone d'exclusion comprise, d'environ 60 % par rapport à la série SWJ précédente de Murata.

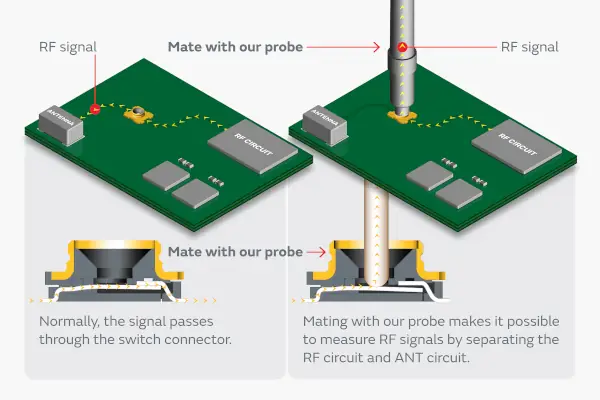

L'intégration croissante de fonctionnalités dans les appareils sans fil entraîne une augmentation du nombre de composants, ce qui exerce une pression accrue sur l'espace limité disponible sur les circuits imprimés. Les connecteurs de test RF nécessitent non seulement une surface de montage pour le connecteur lui-même, mais également un dégagement suffisant autour de celui-ci pour permettre l'accès aux sondes lors des mesures.
Réduction de l'espace requis pour les mesures RF :
Murata relève ces défis grâce à une structure exclusive qui combine ses technologies de conception RF et mécanique. Cette solution permet de concevoir des connecteurs plus compacts sans compromettre les faibles pertes de transmission RF ni la robustesse mécanique. Mesurant 1,0 × 1,0 × 0,55 mm, la série SWL est plus petite que la précédente série SWJ de Murata (1,4 × 1,2 × 0,65 mm). Ceci offre une plus grande flexibilité pour le placement des composants sur le circuit imprimé.
Utilisé avec une sonde automatique ou manuelle dédiée, le connecteur nécessite moins d'espace autour du point de test, réduisant ainsi la surface totale du circuit imprimé requise pour les mesures RF. La production en série des sondes dédiées devrait débuter en décembre 2026.
Compatibilité avec les fréquences jusqu'à 15 GHz :
La série SWL prend en charge les fréquences du courant continu (CC) jusqu'à 15 GHz, avec une impédance nominale de 50 Ω. Le modèle MM8330-2600RJ5 est fourni en bobines de 5 000 unités, tandis que le modèle MM8330-2600RK20 est fourni en bobines de 20 000 unités.
