Der weltweite Energieverbrauch ist in den letzten Jahren stetig gestiegen, wodurch der Bedarf an effizienteren Industrieanlagen wie Servern und Basisstationen sowie verschiedenen Motoren zugenommen hat. In einigen dieser Anwendungen, die Mittelspannungs-MOSFETs in unterschiedlichsten Schaltungen verwenden, fordern die Hersteller noch geringere Leistungsverluste. Standard-MOSFETs weisen jedoch zwei Hauptparameter auf, die Leistungsverluste verursachen: den Durchlasswiderstand (RDS(on)), der umgekehrt proportional zur Chipgröße ist, und die Gate-Drain-Ladung (Qgd), die proportional zur Chipgröße ansteigt. Dadurch ist es schwierig, beide gleichzeitig zu minimieren. ROHM hat das Verhältnis dieser beiden Parameter durch den Einsatz von Kupferklemmen und eine optimierte Gate-Struktur verbessert.

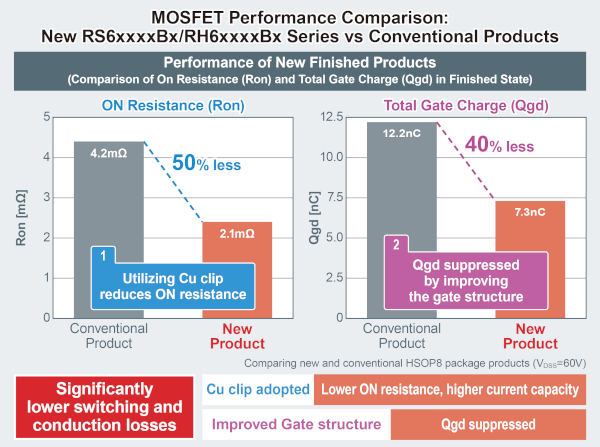

Die neuen MOSFETs erreichen einen branchenführenden RDS(on)-Wert von 2,1 mΩ – rund 50 % niedriger als herkömmliche MOSFETs – durch eine höhere Geräteeffizienz und die Verwendung des HSOP8/HSMT8-Gehäuses mit niederohmigen Kupferklemmen. Darüber hinaus reduziert die verbesserte Gate-Struktur die Gate-Dichte Qgd, die üblicherweise durch den RDS(on)-Wert kompensiert wird, um etwa 40 % im Vergleich zu herkömmlichen Produkten (Vergleich typischer RDS(on)- und Qgd-Werte für 60-V-HSOP8-Produkte). Diese Verbesserungen verringern sowohl Schalt- als auch Leitungsverluste und tragen so maßgeblich zu einer höheren Anwendungseffizienz bei.

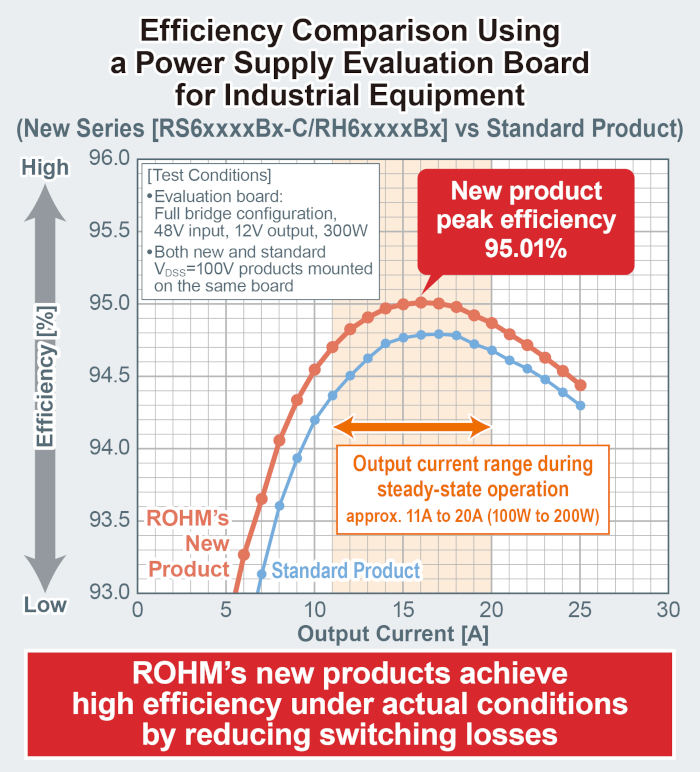

Vergleicht man beispielsweise die Effizienz einer Evaluierungsplatine für Netzteile in Industrieanlagen, so erreichen die neuen Produkte von ROHM im Dauerbetrieb einen branchenführenden Wirkungsgrad von ca. 95 % (Spitze) im Ausgangsstrombereich.
ROHM wird auch in Zukunft MOSFETs mit einem noch niedrigeren RDS(on) entwickeln, die den Energieverbrauch in verschiedenen Anwendungen reduzieren, und weiterhin zur Lösung gesellschaftlicher Probleme wie dem Umweltschutz durch Energieeinsparungen beitragen.

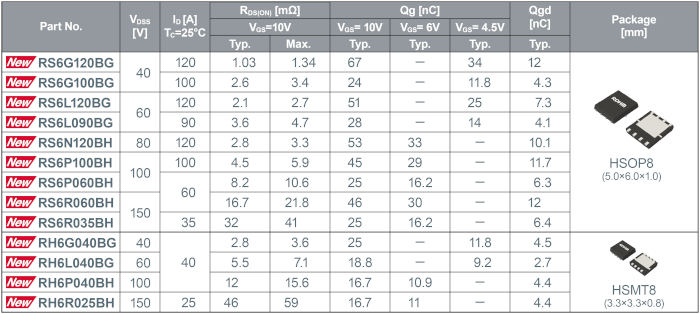

Produktpalette
Anwendungsbeispiele
Stromversorgungen für Server und Kommunikationsbasisstationen.
Motoren für Industrie- und Konsumgüter.
Auch geeignet für eine Vielzahl von Stromversorgungsschaltungen und motorbetriebenen Geräten
