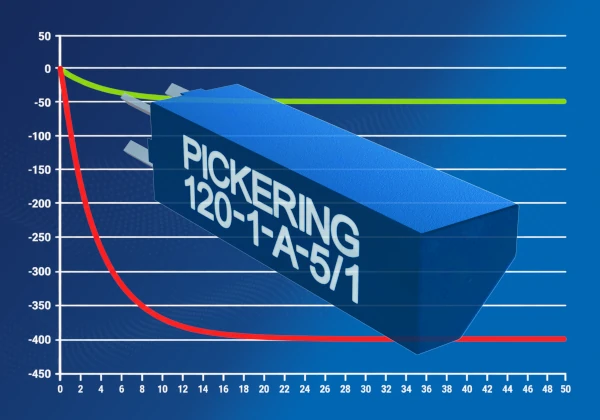

Dies ist insbesondere in miniaturisierten Niederspannungssystemen wichtig, da Abweichungen im Mikrovoltbereich eine erhebliche Fehlerquelle darstellen können. Die Relais der Serie 120 von Pickeringmit einem Rastermaß von 4 mm beispielsweise wiesen eine resultierende thermomotorische Kraftabweichung von ca. 46 µV auf, verglichen mit ca. 403 µV beim Komparatorrelais – eine Reduzierung um rund 88,5 %.
Robert King, Produktmanager für Reed-Relais bei Pickering Electronics, erklärte: „Mit der Miniaturisierung von Bauteilen und der zunehmenden Dichte von Testsystemen müssen Ingenieure die Fehler verstehen, die die Schaltkomponenten selbst verursachen können. Unsere Tests haben gezeigt, dass die Serie 120 eine um etwa 8,7-mal geringere thermische EMK-Abweichung aufweist als das vergleichbare 4-mm-Relais, das wir getestet haben. Bei Messungen im niedrigen Pegelbereich trägt die Reduzierung dieser unerwünschten Spannung dazu bei, dass das Schaltsystem das Messsignal besser erhält.
Für Anwendungen wie Halbleitertests, automatisierte Testsysteme, präzise Datenerfassung und das Schalten schwacher Signale muss ein Relais nicht nur platzsparend sein, sondern auch die Integrität des Messsignals gewährleisten. Kompakte Bauteile wie die Pickering 120-Serie mit einer Grundfläche von nur 3,9 x 3,9 mm ermöglichen eine dichte Stapelung und bieten gleichzeitig die Vorteile von Reed-Relais, darunter hoher Isolationswiderstand, geringe Leckströme, niedriger Kontaktwiderstand und lange Lebensdauer. Neue Testergebnisse, die in dem Artikel „Nicht alle hochdichten Reed-Relais sind gleich…“werden, zeigen, dass eine Reduzierung der Grundfläche auf der Leiterplatte nicht zwangsläufig eine höhere thermoelektrische Kraft (EMK) im Schaltpfad bedeutet.
Pickering ist bekannt für seine führende Rolle im Markt für hochwertige Reed-Relais. Innovatives Produktdesign, leistungsstarke Komponenten und eine außergewöhnliche Qualitätskontrolle zeichnen das Unternehmen aus. Der Ruf für Innovation basiert auf jahrzehntelanger Fertigungskompetenz. Alle Relais verwenden Reed-Kontakte in Instrumentenqualität für einen stabilen und langlebigen Betrieb – bis zu Milliarden von Schaltzyklen – sowie eine kernlose Spulenkonstruktion und die patentierte SoftCenter-Technologie, die die mechanische Robustheit erhöht. Die Mu-Metall-Abschirmung ermöglicht hohe Packungsdichten bei minimalen magnetischen Störungen. Jedes Relais wird einer 100%igen Prüfung unterzogen, um eine gleichbleibende Qualität zu gewährleisten
