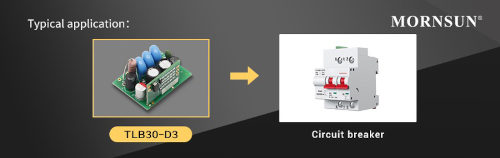

Dieses Produkt ist die ideale Lösung für Hersteller von Leistungsschaltern, da es ein integriertes Netzteil für eine einfache Bedienung besitzt. Kunden müssen keine Änderungen an der Schaltungsstruktur vornehmen und können das Produkt direkt an bestehenden Leistungsschaltern montieren.
Vorteile
1. Fehlerstromerkennung Typ B, normkonform.

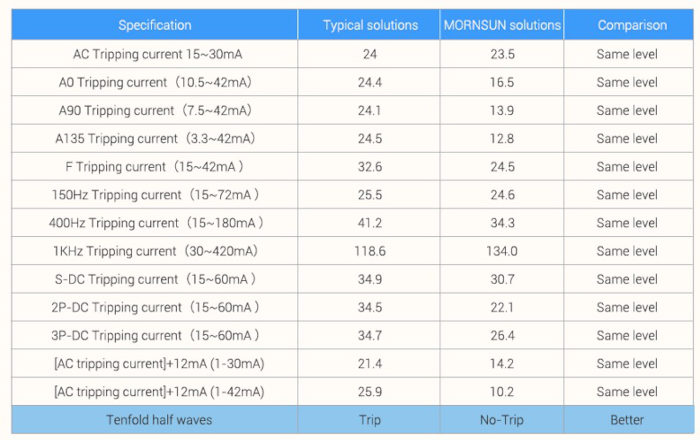

Mit der zunehmenden Anzahl elektrischer Geräte sind auch die Fehlerstromverläufe komplexer und vielfältiger geworden. Herkömmliche AC/A-Fehlerstromerkennungssysteme stoßen in solchen Fällen an ihre Grenzen. Einige Normen der Niederspannungs-Elektroindustrie schreiben daher die Verwendung von Fehlerstromerkennungssystemen Typ B vor. Die Serie TTLBxx-D3 erfüllt die Normen IEC 62423 und GBT 22794 vollständig und kann unter anderem Wechselstrom-, pulsierende Gleichstrom-, Hochfrequenz-Wechselstrom- und Gleichstromfehlerströme erkennen.
2. Einfache Anwendung: Verfügt über ein integriertes Netzteil und lässt sich direkt an Leistungsschaltern montieren.

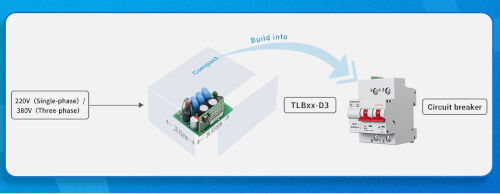

Diese Produktserie ist mit einem integrierten Netzteilmodul ausgestattet, das ohne zusätzliche Umwandlung direkt an ein 220-V- (einphasig) oder 380-V- (dreiphasig) Stromnetz angeschlossen werden kann.
Die seitliche Verbindung zwischen Netzteilplatine und Fehlerstrom-Erkennungsmodul ermöglicht eine kompakte Bauweise, die direkt in den Leistungsschalter integriert werden kann. Dies reduziert den Entwicklungsaufwand und die Platzbeschränkungen für den Kunden und optimiert die Raumausnutzung.
3. Hohe Immunität gegen externe Störungen:
Das Produkt weist bei EMV-Prüfungen (CE, RE, EFT, Überspannung usw.) eine hohe Störfestigkeit auf und gewährleistet so die Einhaltung der Normen ohne Beanstandungen oder Fehlfunktionen.
EFT-Konformität: 4 kV, Tr/Th: 5/50 ns, Wiederholrate: 5 kHz.
Überspannungskonformität: Tr/Th: 1,2/50 µs, Leiter-Leiter: 4 kV/2 Ω.
Anwendungsbereiche:
Die TLBxx-D3-Serie eignet sich für Niederspannungsanwendungen und bietet einen sicheren und zuverlässigen Schutz in Bereichen wie Stadtbeleuchtung, Smart Homes, Smart Grids usw.
Merkmale
• Fehlerstromschutzschalter Typ B
• Kompakte Bauform, integrierbar in den Leistungsschalter
• Kurze Ansprechzeit
• Hohe Störfestigkeit
• Erfüllt die Anforderungen der Normen IEC 62423 und GBT 22794-2017
• Kundenspezifische Anpassung möglich
