MORNSUN se basa en la innovación de los materiales del núcleo y el diseño estructural, y en el proceso de fabricación altamente automatizado, lo que hace que esta serie de productos tenga un mejor rendimiento y fiabilidad, junto con un mejor precio y una mayor compatibilidad.
Ventajas
1. Excelente rendimiento
Precisión: Forma redonda hasta 0,5%; forma cuadrada hasta 0,3%.
Precisión a temperatura ambiente (Típ.): ＜0,15% (solución convencional en el mercado ＜0,3%).

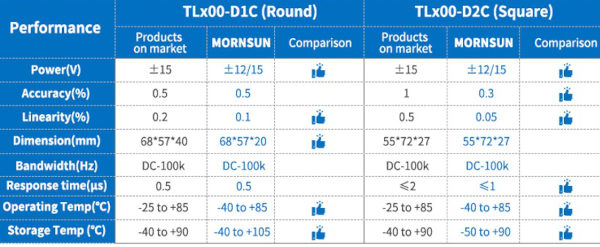

Precisión de medición relativamente alta en todo el ancho de banda. Una tabla de datos es la siguiente:
2. Gran compatibilidad
Amplio rango de temperatura de funcionamiento y adaptación a entornos adversos: -40 a +85℃.
Tamaño compacto: 68 x 57 x 20mm.
Amplio rango de tensión de alimentación: ±12/15VDC.
3. Materias primas de alta calidad, diseño inteligente
El núcleo magnético está fabricado con materiales de alta permeabilidad y baja coercitividad, lo que hace que el transductor tenga una respuesta más rápida y una mayor sensibilidad.

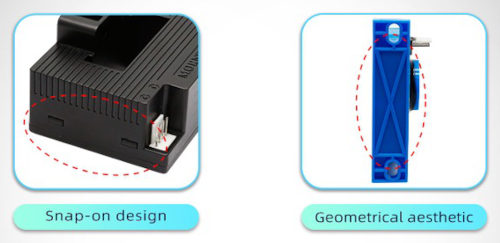

El producto cuenta con un diseño de unión a presión que facilita el montaje y reduce los costes de fabricación, así como con un diseño geométrico estético que lo hace más estable y bello.
4. Producción automatizada, más rentable
El proceso de fabricación configurado es altamente automatizado, desde el montaje y la soldadura hasta el ensamblaje, garantiza eficazmente la calidad del producto y mejora la eficiencia, al tiempo que reduce los costes de fabricación y hace que los productos sean más rentables y con menor índice de defectos.
Aplicaciones
Esta serie es adecuada para aplicaciones de detección de corriente a nivel industrial que tienen mayores requerimientos de precisión, linealidad y deriva de temperatura, como fuentes de alimentación de soldadura, equipos de alimentación, equipos de calentamiento de energía, grandes equipos SAI, equipos de accionamiento de motores, etc.
El tipo redondo o cuadrado de transductor de corriente de bucle cerrado Hall está disponible, puede elegir según el entorno de instalación real y el espacio de instalación reservado.
(Cuadrado: 68x57x20mm, Redondo: 68x57.7x20mm; Si el espacio de instalación es pequeño, recomendamos considere el redondo).
(* Después de utilizar el transductor de corriente según detección en AC/DC de impulsos y retroalimentación, en la mayoría de los casos, las aplicaciones anteriores pueden mejorar la calidad de la soldadura, aumentar la eficiencia y reducir los costes).
Características
Se pueden medir corrientes de CA, CC o de impulsos.
Amplio rango de temperatura de funcionamiento: -40℃ a +85℃.
Precisión y linealidad excepcionales.
(Redonda: Precisión hasta 0,5%, Linealidad hasta 0,1%; Cuadrada: Precisión hasta 0,3%, Linealidad hasta 0,05%).
Deriva a baja temperatura 20ppm/℃ (típ).
Amplio ancho de banda de frecuencia (DC-100KHz).
Alta inmunidad a interferencias externes.
Mejora de la calidad de la soldadura: Retroalimentación dinámica de alta precisión para ajustar la corriente, haciendo el proceso de soldadura más fiable y la superficie de soldadura más bonita.
Mejora de la eficiencia y reducción de costes: Aumente la producción alargando la vida útil de los electrodos).
Guía para la selección

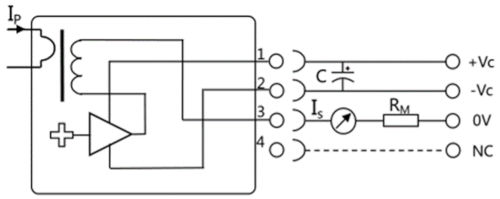

Instrucciones para la prueba:
1. IP es la corriente medida, IS es la corriente de medida, C=100μF;
2. RM es la resistencia de medida, ajustada según el rango de tensión requerido del circuito de salida;
3. Midiendo la corriente de prueba IS que fluye a través de RM, o la tensión UR a través de RM, se puede obtener la corriente primaria IP:
IP = KN *IS =KN * (UR / RM).
Se recomienda utilizar la fuente de alimentación MORNSUN WRA-3WR2/WRB-3WR2 (de MORNSUN) con una potencia de salida de 3W y un voltaje de salida de ±15V. Por favor, elija de acuerdo a la aplicación real o póngase en contacto con el equipo FAE de Mornsun.
* Para obtener información detallada, consulte la hoja de datos correspondiente en la misma web de Mornsun; las informacions presentadas sobre el producto son sólo para referencia.
